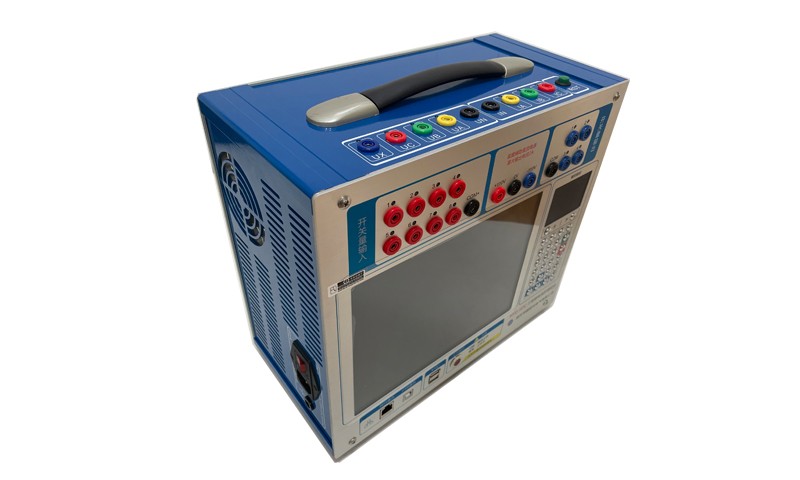

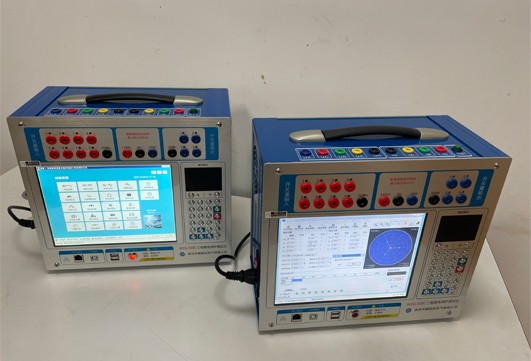

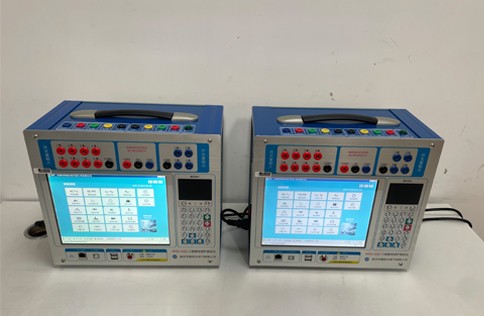

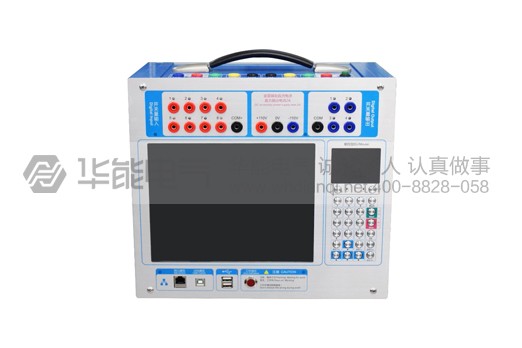

本装置采用高性能工控机作为控制计算机，配有自还原CF卡，10.4″800×600分辨率LED真彩LED显示器。本机带高性能专用多功能快接按键和鼠标，无须另接外设就可直接使用，软件在Windows XP操作系统下运行，操作简便。装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。（多功能接口可升级）

1 . 交流电流源（3*20A）

单相电流输出（有效值） ：

0--20A/相，精度：0.2%  ±5mA

三相并联输出(有效值)：0--60A/三相同相位并联输出

相电流长时间允许工作值(有效值)：10A

每相最大输出功率 ：200VA

三相并联电流最大输出功率：600VA

三并电流最大输出允许工作时间  ：5s

频率范围：0--1000Hz，精度0.01Hz

谐波次数：2--20次

相位：0--360°，精度0.1°

2．直流电流源

直流电流输出：

0--±10A/相，精度：0.2%  ±5mA

3．交流电压源

单相电压输出（有效值）：0--125V/相，精度：0.2%  ±5mV

线电压输出（有效值）：0--250V

相电压/线电压输出功率 ：75VA/100VA

频率范围：0--1000Hz，精度：0.001Hz

谐波次数：2--20次

相位：0--360°，精度：0.1°

4．直流电压源

单相电压输出幅值：

0--±150V，精度：0.2%  ±5mV

线电压输出幅值：0--±300V

相电压/线电压输出功率：90VA/180VA

5．开关量端子

开关量输入端子：

8对

空接点：

1--20mA，24V 装置内部有源输出

电位翻转：

无源接点：低阻短接信号

有源接点：0-250V DC

开关量输出端子：

4对，空接点，遮断容量：110V/2A，220V/1A

6．其他

时间范围   ：1ms--9999s，测量精度：1ms

手提系列单机体积重量:体积 338 x 168 x 305mm3，约12Kg

电源:AC220V±10%，50Hz，10A

7．交流电流工作时间

10A≥工作电流:工作时间＞60分钟

20A≥工作电流≥10A:工作时间＞70S

30A≥工作电流≥20A:工作时间＞15S

工作电流≥30A:工作时间＞5S

1．满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。

2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

5．配备有超薄型多功能快接按键和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
