IEC 61850接口 |
|
功能 |
任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端 |
接口类型 |
LC |
数量 |
3对，其中1对为100/1000M自适应，2对为100M |
波长 |
1310nm |
FT3接口 |
|
功能 |
GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送 |
接口类型 |
ST |
数量 |
1个发送口，1个接收口 |
相位 |
|
范围 |
0~360° |
准确度 |
±0.1° |
分辨率 |
0.1° |
频率 |
|
范围 |
0~1000Hz |
准确度 |
<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz) |
分辨率 |
0.001 Hz |
时间 |
|
范围 |
10ms~9999.999s |
分辨率 |
1ms |
开关量输入 |
|
数量 |
1对, 可接空节点及带电位节点(0~250V) |
开关量输出 |
|
数量 |
1对 |
遮断容量 |
DC250V /0.5A |
反应时间 |
＜100us |
同步 |
|
接口类型 |
IRIG-B/PPS光信号 |
数量 |
2个:1个对时，1个授时 |
有线连接 |
|
接口类型 |
百兆Lan口，RJ45 |
数量 |
1个 |
供电电源 |
|
供电电压 |
AC 220V，允许偏差：-20%~15% |
供电频率 |
47~65 Hz |
充电电压 |
5V,4A |
USB 口 |
|
数量 |
1个 |
工作环境条件 |
|
工作温度 |
-10℃~50℃ |
湿度 |
≤95%,无凝露 |
其他 |
|
重量 |
2.5kg |
尺寸 |
239mm×41mm×170mm(长x宽x高) |
显示屏 |
7寸真彩液晶显示 |

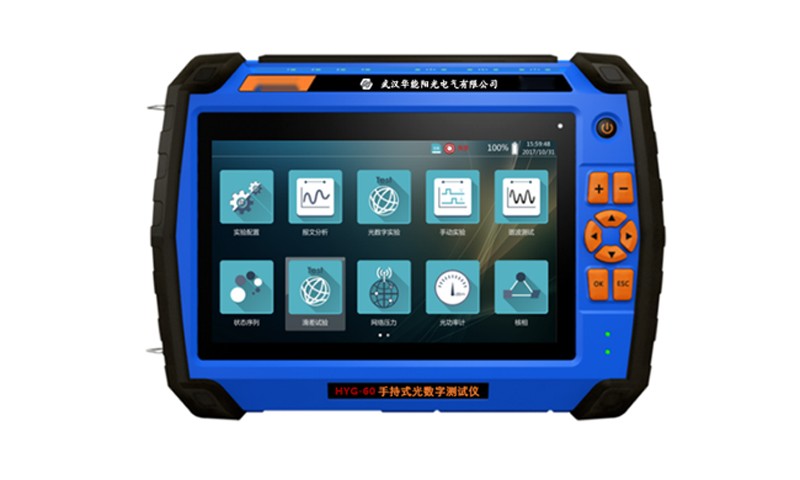

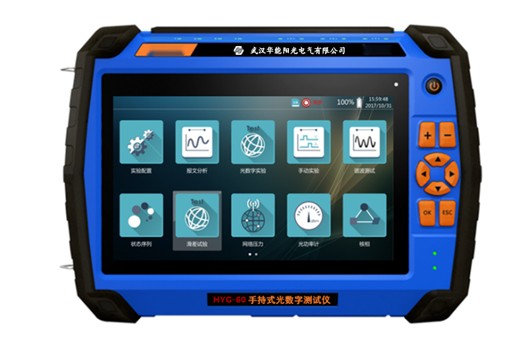

基于SOC高集成度硬件平台开发，采用安全可靠稳定的嵌入式Linux系统；
10.1寸1280*800高分辨率，电容式全触控屏操作；
用于智能站数字信号测试分析和继电保护调试；
支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；
可直接通过U盘导入SCD文件，支持直接导入500kV、750kV智能变电站的SCD文件；
支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；
支持虚端子图形化显示功能，数据流向清晰明了；
支持从 CID、SCD等文件导入SV、GOOSE报文配置，并支持网络侦测配置；
具备实时告警功能，现场应用更方便；
装置支持授时功能，可对外输出光IRIG-B(DC)及光PPS对时信号；
支持串接监听功能，可在不中断现场数据传输的情况下对数据进行解析和分析；
支持光功率计功能，可测试光网口及光串口的功率；
支持网络压力功能，可模拟各种异常报文或异常流量对设备的可靠性进行检验；
支持核相功能，可比较同一控制块的不同通道的相位，也可比较不同控制块的不同通道的相位；
支持互感器极性测试功能；
支持时间同步检测功能，可对接入的对时信号进行解析并计算其时间偏差；
支持SCD文件比对功能，直观的显示两个SCD文件内的不同之处；
提供USB口，可通过USB口进行图片及报文的拷贝;
支持报文异常测试，可在功能测试过程中进行报文异常测试；
持单纤发送及单纤接收；
配备7寸高分辨率显示屏，支持触摸操作；
内置大容量锂电池，续航时间不少于6小时 ;
全面、实用的测试功能，支持交流试验、整组试验、状态序列、核相、极性、虚端子、差动保护、距离与零序、故障回放等试验模块;
集光数字网络信号分析仪与光数字继电保护测试仪于一体。
