HYG-6100A 绝缘油介质损耗及电阻率测试仪

HYG-6100A绝缘油介质损耗及电阻率测试仪依据GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》设计制造。

产品说明书国家标准及试验规章产品检验报告

关于产品购买、技术维护等服务，欢迎致电400-8828-058

产品介绍说明
产品详细图集
产品操作视频

产品简介

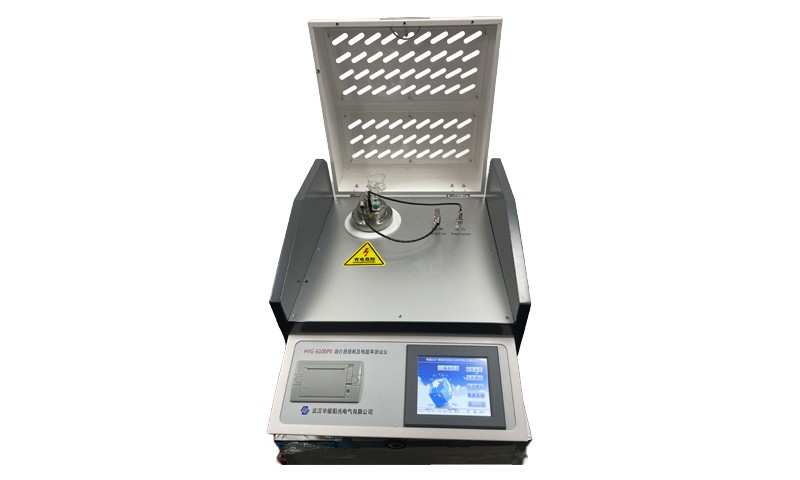

HYG-6100A绝缘油介质损耗及电阻率测试仪依据GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕（240×128）液晶显示器，全中文菜单，每一步骤都有中文提示，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。
产品参数

电源电压： AC 220V±10%

测量范围：电容量 5pF～200pF

相对电容率 1.000～30.000

介质损耗因数 0.00001～100

直流电阻率2.5 MΩ m～20 TΩ m

测量精度：电容量 ±(1%读数+0.5pF)

相对电容率 ±1%读数

介质损耗因数 ±(1%读数+0.0001)

直流电阻率 ±10%读数

分辨率：电容量 0.01pF 相对电容率 0.001 介质损耗因数 0.00001

测温范围： 0～125℃

温度测量误差： ±0.5℃

交流实验电压： 500～2200V 连续可调，频率 50Hz

直流试验电压： 0～500V 连续可调

功耗： 100W

外型尺寸：420mm*380mm*385mm

总重量：22Kg
产品特征

1. 高度自动化，升温、测量介损、测量电阻率可一次完成；

2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；

3. 仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内；

4. 采用先进的DSP和FFT技术，确保数据稳定、准确、可靠；

5. 内部标准电容器为SF6充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证；

6. 大屏幕彩色触摸屏，中文操作菜单，人机对话方便，操作简洁明了，一目了然；

7. 具有开盖断高压，油杯高低压电极短路等温馨提示，消除安全隐患。
