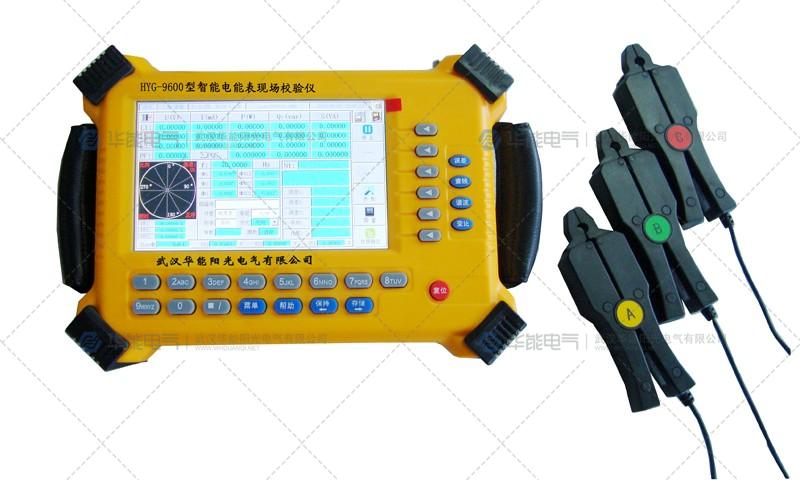

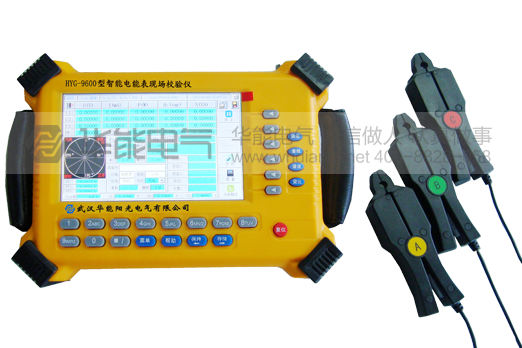

HYG-9600三相电能表现场校验仪是我公司经广泛走访用户，借鉴国内外同类产品的优点，推出的新产品。该产品测量部分采样高速A/D转换送DSP进行数字处理，大大提高了测量的准确度及稳定性。中央处理部分采用32位ARM嵌入式技术，使得该仪器界面新颖、功能丰富、操作清晰简单、性能稳定。准确度等级：0.05级。
1.电压、电流、有功功率、有功电能（内置电流互感器）准确度等级：0.05级；（钳表测量 0.2级）。
2.无功功率、无功电能准确度等级：0.1级。
3.电压输入：30V～560V，60V、120V、240V、480V四档，自动换档。
4.电流输入：内置电流互感器：0.02～6A,自动换档。
钳形表：可选5A、10A、20A、100A、200A、500A、1000A和2000A。
柔性线圈（lokovski线圈）:5000A、10000A。
5. 基本误差
负载电流 |
功率因数 |
基本误差限（%） |
0.05Ib |
1.0 |
±0.1 |
0.1Ib~Imax |
1.0 |
±0.05 |
0.1Ib |
0.5（L）)；0.8（C） |
±0.15 |
0.2Ib |
0.5（L）)；0.8（C） |
±0.075 |
0.5Ib~ Imax |
0.5（L）)；0.8（C） |
±0.05 |
6.相位测量范围：0.000°～360°（或0.000°～±180°），分辨率：0.001°。准确度：±0.05°（电流输入>10%Ib）
7.频率测量：分辨率：0.001H在，准确度：±0.01Hz。
8.输入电能脉冲：TTL电平，最高频率≤2MHz。
9.输出电能脉冲：自动常数时，额定量程：f=60KHz。手动常数时可在1～250000之间设置。
10.温度系数：5ppm。
11.低压输入阻抗：>750KΩ；
12.电流输入阻抗：<0.05Ω;
13.输入信号频率：45～65Hz；
14.PT二次压降准确度(90%～110%Un)：角差0.2´；比差0.02%；
15.PT、CT二次负荷测量准确度：1.0级
测量范围：导纳：1.0～99.99（ms）;
阻抗：0.1～8（Ω）；
16.时钟测量准确度：±0.5ppm; 0.05秒/天；
17.供电电源：频率50Hz,范围45～450V；
18.功率消耗：≤11VA；
19.工作环境温度：-10℃～40℃ 湿度：30～80%RH；
20.体积：长245mm X 宽168mm X 高70mm；
21.仪器自重：1.8Kg。

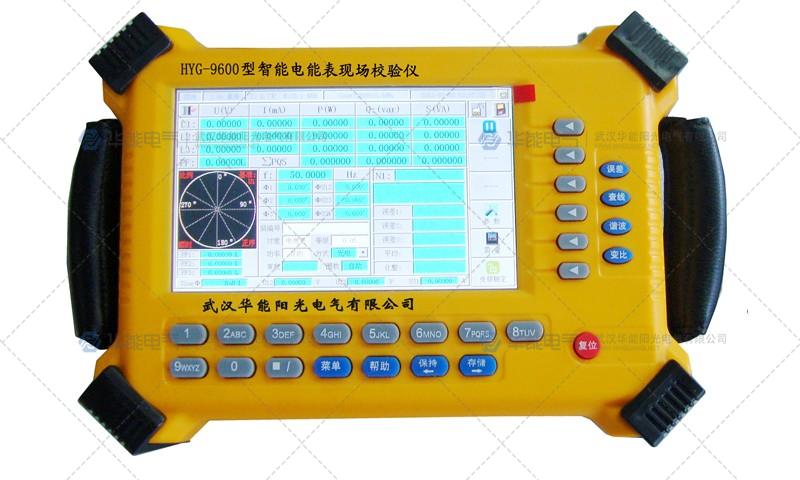

1.采用7寸800 X 480 分辨率真彩TFT高亮液晶屏，阳光下清晰可见。一屏显示所有测量参数、向量图、谐波失真度、校验参数设置，不切换界面即可校验电能表误差。
2.触摸屏、按键都可操作，操作更方便、快捷。
3.能同时测量电压、电流、功率、相位、频率并校验误差；且电压、电流（1A、10A之间）能自动换档。
4.三相四线、三相三线有功电能表，各种无功电能表（Q90、Q60）实负荷校验。
5.具有基波测量模式，可实现基波表的校验。
6.具有两个电能脉冲输入端口，可同时校验两块表（主、副表），或同时校验一块多功能表的有功、无功误差，也可有功表和无功表同时校验。
7.输出电能常数可设置，方便校准该仪器。
8.具有误差化整功能，根据被校电能表的精度等级，自动进行误差化整。
9.测量CT变比、比差、角差、及极性。
10.可测量环境温度、湿度。并可计录测量时的环境温度、湿度；
11.可分析0～51次谐波，可测量各次谐波含量、幅值、相对基波相位。并用直方图显示，且直方图具有放大功能，便于观察分析。
12.波形显示，且具有放大功能。
13.用户可根据需要选配5A、10A、100A、200A、500A、1000A、2000A钳表或选用柔性线圈（lokovski线圈）5000A、10000A，实现低压电能计量装置综合误差的实负荷测量。可同时配3种钳表。
14.自动识别电流接入方式，用户不需设置。
15.具有电能累计功能。可进行电能表现场走字试验，校计度器误差、校核常数。有功电能、无功电能、视在电能可同时累计。
16.丰富的向量图显示，以满足各种用户习惯。
17.可实现三相三线、三相四线错误接线的现场快速判别。并给出纠正步骤。也可计算错误接线下的更正系数、追补电量。
18.支持条形码输入，从而现场可实现现场免输入校验参数而快速校验误差。（用户选配）
19.支持数字输入、字母输入、符号输入、汉字输入。
20.具有各种测量数据的存储、上传功能。支持RS232、USB通讯。可通过U盘导出导入测量数据。并可接受PC机下传的校验计划，在现场以各种条件（局编号、户号、用户名）快速查到该表的校验参数。可存储1000块表的测量数据。
21.装配有硬时钟可直接显示当前的时间与日期，可随时记录测试时间。
22.具有RS-485接口，可现场进行抄读电量，进行电能表通信检查。
23.可扩展测量：PT二次压降、PT二次负荷、CT二次负荷。
24.留有GPS接口，可对多功能表进行校时、授时。
25.电源工作范围：45～450V，具有内接和外接两种接线方式，适应性强，安全可靠。
