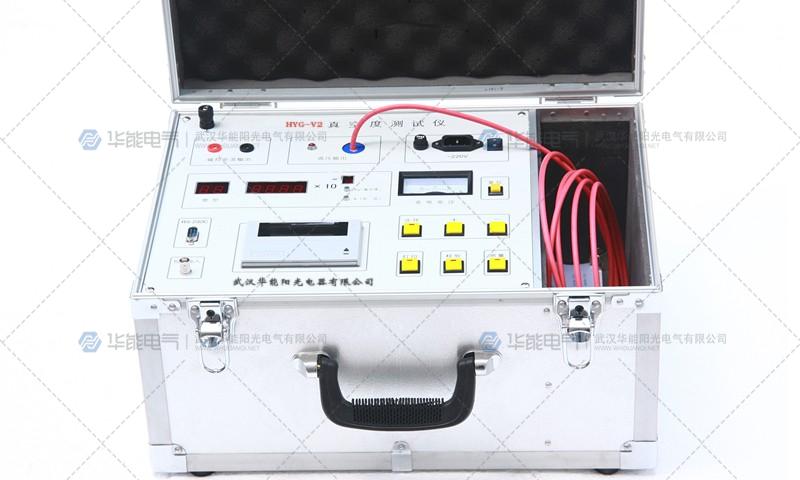

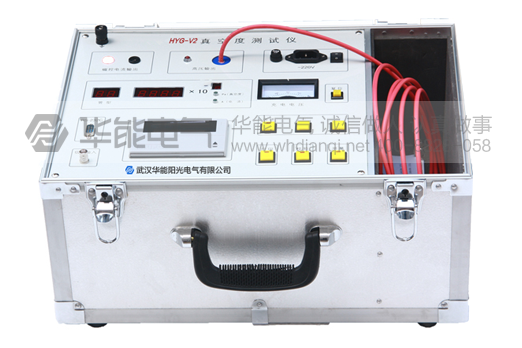

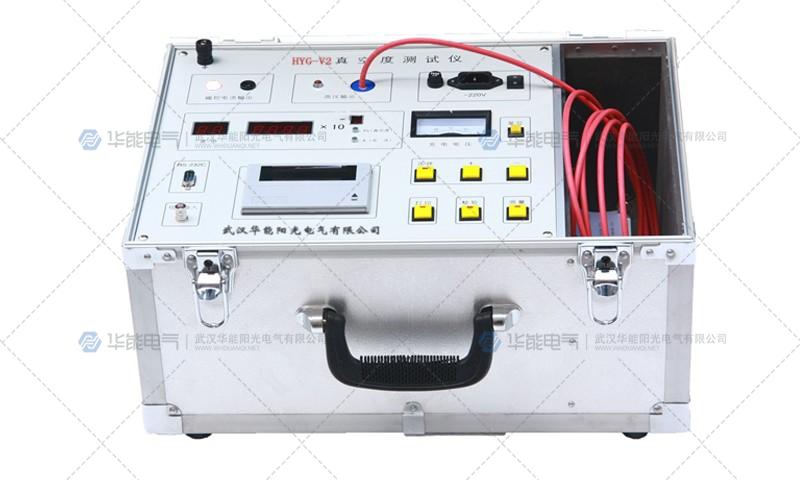

HYG-V2真空度测试仪是真空灭弧室的真空度的鉴定设备。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，在物理原理上有更好的准确性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。 该仪器采用两次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真正做到了对安装于整机上的真空灭弧室的准确计量。目前，该仪器中已存有35条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。该仪器质量可靠，造形美观，使用方便。

本仪器用于如下测试目的：

用于真空灭弧室生产线中灭弧室的质量控制和断路器生产厂家的灭弧室入厂检验。这类测试仪配以固定式线圈。

用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定，这类测试仪配可拆式线圈。

在上述两种使用方式中，均可用系统计算机通过RS-232C接口控制测量，并将所测结果及日期存盘，进行检索及计算漏率。

测量范围：1×10-5 ～1×10-1Pa

测量误差：1×10-4～1×10-1＜10％

测量分辨率：10-5Pa

漏气的灭弧室在测量中将发生电击穿。

允许环温：0℃～55℃

空气湿度：＜85%RH

电源：AC220±l0%

外型尺寸：455x330x250mm

1.基于电离电荷的采样技术

VC系列真空度测试仪均采用基于电离电荷的采样技术。研究发现：在外激励电源、真空灭弧室的几何尺寸、所用材料一定时，真空灭弧室内的真空度与电离的电荷量有非常准确的对应关系，而与电离电流的峰值仅有概率上的相关性。因此，有了基于电离电荷的采样技术，这项技术显著提高了真空灭弧室的真空度计量的准确性。

2.漏电电流的处理

对处于分断状态的真空灭弧室两端加高压时，会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这些漏电的总和有更大的不稳定性和不可预测性，并且在数值上与10E-4Pa数量级的真空灭弧室的电离电流相当。我们采用两次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。

3.判别完全漏气的真空灭弧室

在V型机中，通过高压击穿的方式判别真空灭弧室是否完全漏气。

4.C机控制测量、计算漏率、形成测量数据库

这部分是选配件。通过界面进行管型、电流或真空度、所用数据库的整定，由PC机控制整个测量过程、显示测量结果并将数据存入整定时指定的数据库。同一只真空灭弧室在两次测量后，可通过界面控制进行漏率计算。

5.内置国内外几乎所有真空灭弧室的测量曲线

真空灭弧室由于其几何尺寸、材料的不同，当内部真空度和外加激励电源一定时，其放电电荷量是不同的，并且有相当的差异。为准确测量，对每一种真空灭弧室必须有对应的从电离电荷量到真空度推算曲线。我公司的专家通过与国内主要真空灭弧室生产厂家的密切合作，取得了几乎国内外所有真空灭弧室的电离电荷和真空度关系的数据，通过数学处理，将其特征参数送入VC系列产品。因此，VC系列产品内置国内外几乎所有真空灭弧室的测量曲线。

6.完善的输入保护电路

当真空灭弧室的真空度非常低时，测量时真空灭弧室会被高压击穿，瞬间的高压直接加至信号输入端的采样电路上，使其承受十分强的电冲击。HYG-V2的信号输入端的采样电路增加了完备的保护电路，即使仪器由于输入端的高压冲击而发生暂时工作不正常时（重新开机即可），也不会造成电路部分的损坏。
