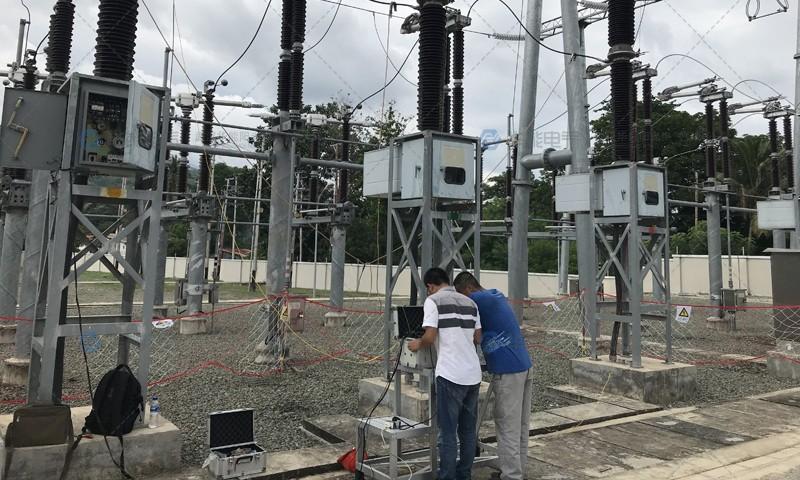

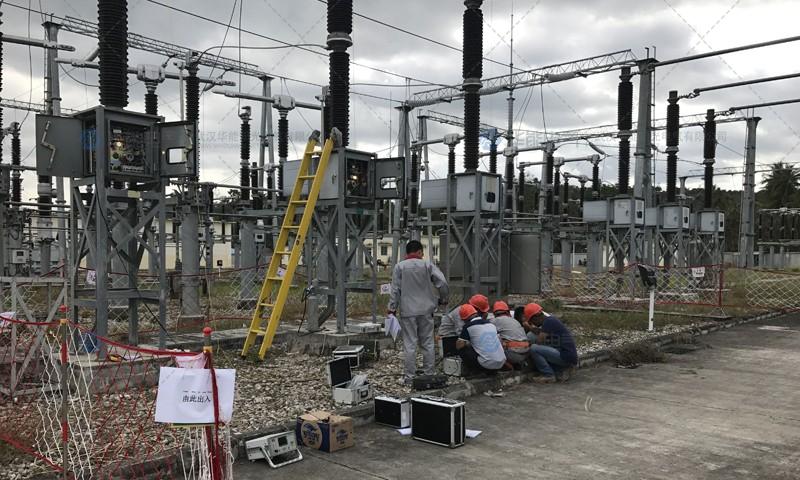

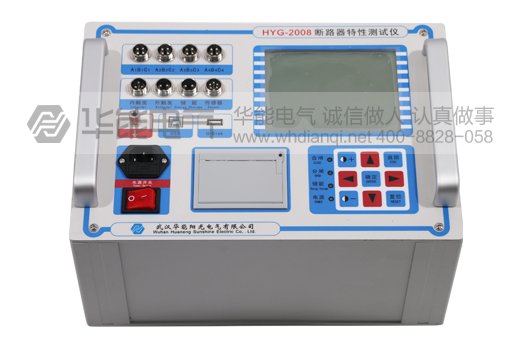

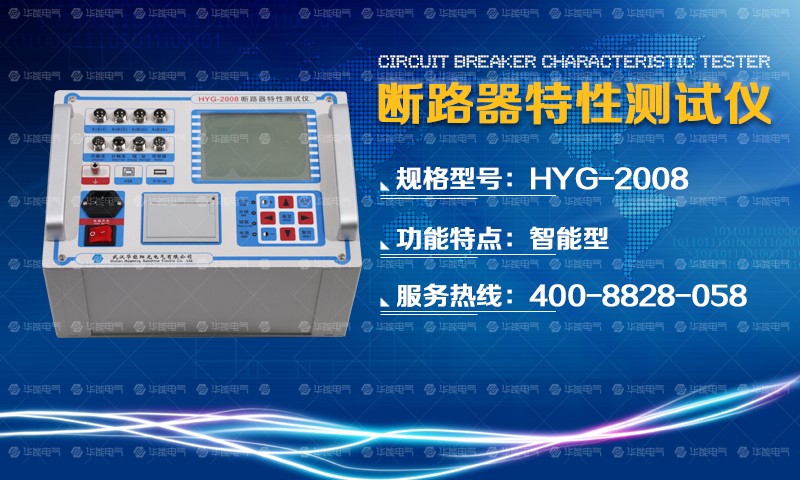

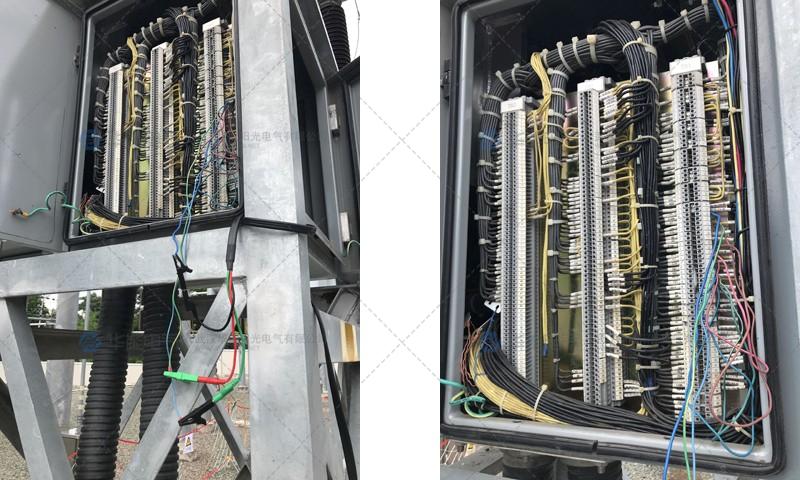

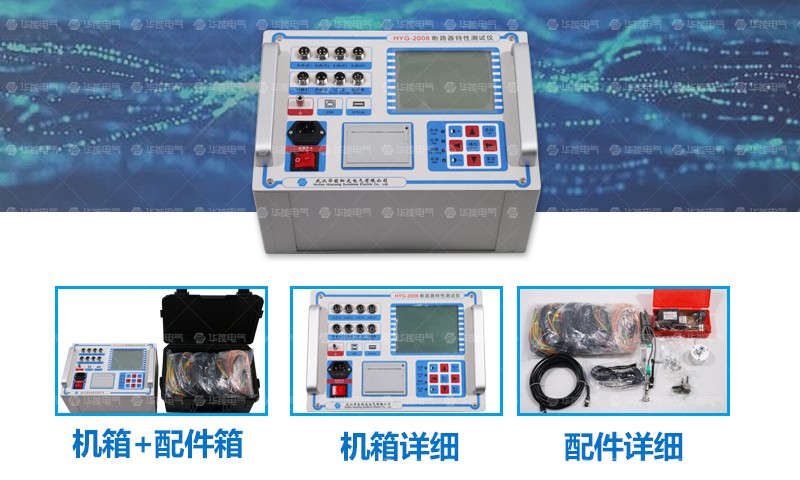

HYG-2008断路器特性测试仪（高压开关动特性测试仪）适用于SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。具有超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

1、使用环境

输入电源  220V±10%  50Hz±10%

大气压力  86～106kpa

温    度  －10～40℃        湿    度  ≦80%RH

2、安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3、 基本参数

时    间： 量程  4000.0ms       分辩率0.1ms

　　　    　误差  ①100ms以内   0.1ms±1个字

                  ②100ms以上   0.1%±1个字

　　　　   　　   ③同期

速　  度： 量程　20.00m/s      分辩率0.01m/s

     误差　①0-2m/s以内   ±0.1m/s±1个字

          ②100ms以上        ±0.2m/s±1个字

行    程：

输出电源： DC30～250V数字可调/20A（瞬时工作）

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 9kg

1、性能

时间：12个断口的固有分、合闸时间，同相同期、相间同期。

重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。

弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。

速度：刚分、刚合速度，最大速度，时间－行程特性曲线。

行程：总行程，开距，超行程，过冲行程，反弹幅值。

电流：分、合闸线圈的分、合闸电流值、电流波形图。

动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2、特点

适用于SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。

通用式测速传感器，直线直线传感器，旋转传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。

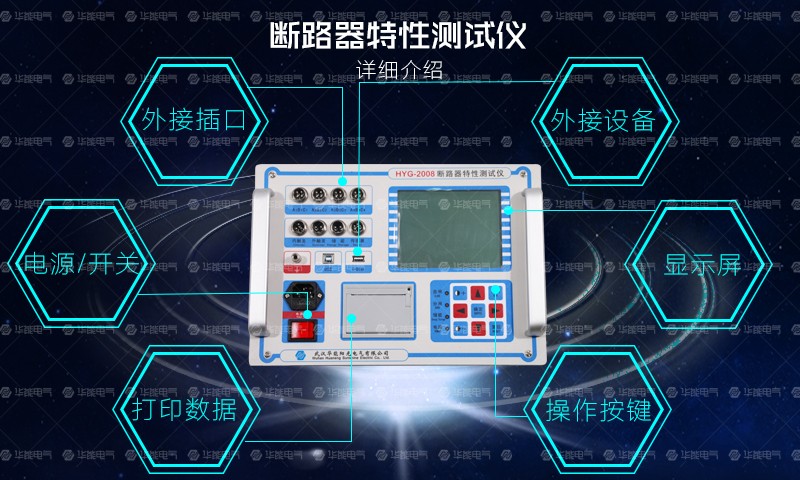

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

仪器配有USB接口及数据分析管理软件，可与PC机联机操作，试验结果直接存入U盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

3、术语定义

分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间

同相同期：同相之中，分（合）闸时间最大与最小之差。

相间同期：三相之中，分（合）闸时间最大与最小之差。

平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%, 取中间80%，动触头运动的行程与时间之比。

最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。

刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。

如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）
