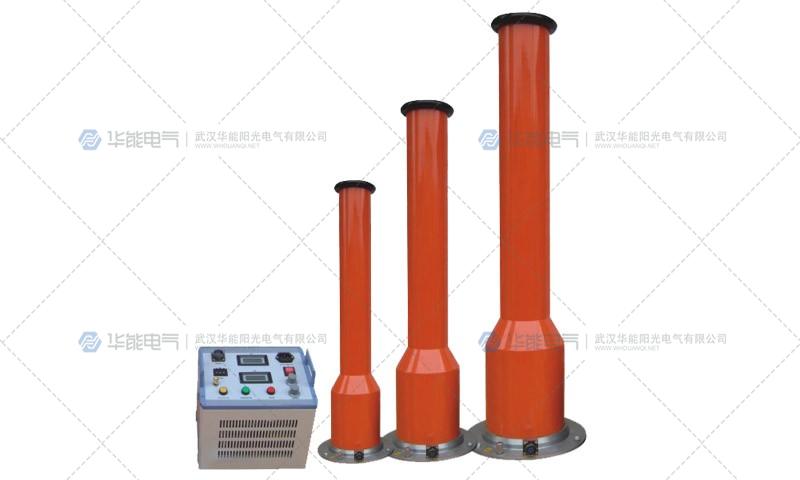

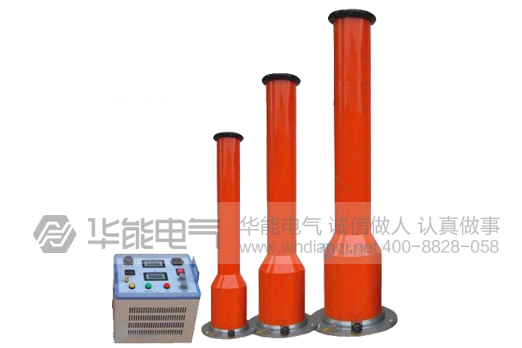

HYG-800kV/10mA直流高压发生器可用于10kV、35kV系统电气设备避雷器、变压器直流高压试验，同时可用于220kV分节、110kV及以下氧化锌避雷器直流试验的直流耐压试验。

1、使用条件

2、详细技术参数

三、设备成套性

1、控制箱一台。

2、中频变压器一台。

3、倍压部分：上、下节倍压各一只倍压附件包括：可调水平支撑底架、绝缘拉杆、绝缘底座、均压环等一套。

4、外附测压电阻分压器上、下各一只（均压罩一套）。

测压分压器附件包括：可调水平支撑底架、绝缘拉杆、绝缘底座、均压环等一套。

5、限流电阻器一套

6、附件箱：放电棒一套、电源电缆、各联接电缆、高压引线、接地线组一套及随机工具。

1、采用计算机控制技术，控制PWM脉宽调制、测量、保护及显示，在LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息。

2、智能接地不良保护及报警功能（接地不良不能升压），测压回路断线保护（电压测量回路断线仪器不能升压），急停按钮，提高操作人员在作业过程中安全性。

3、应用最新PUM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质，能承受额定电压放电而不损坏机器。

4.具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。推动信号快速关断保护在输出端采用专用传感器取样，反应时间为纳秒级，通过纳秒级的光隔离元件和纳秒级的模拟开关，全过程在2微秒内将功放电路的推动信号切断，保证在输出短路的情况下，不损坏功率器件。

5、测试线与屏蔽线同轴引出，从而实现了真正的全屏蔽；电流表为4 1/2位数显表，可0-2000-20000μA自动换档，较大提高了泄漏电流的分辨率。
