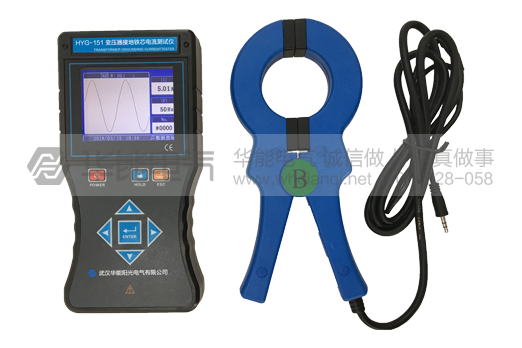

HYG-151变压器铁芯接地电流测试仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流、频率、波形而精心设计制造的，由主机、电流钳、数据软件、通讯线等组成。电力变压器是电力系统中最重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。
主机采用高速微处理器，3.5寸彩色液晶屏，能实时显示被测电流的大小及波形；运用FFT变换、数字滤波等技术，使测试数据更准确；具有报警临界值设定及报警指示功能；具有日期时间设置功能；具有自动关机功能；具有设定试品编号功能；可以存储数据及波形200组。
电流钳选用特殊合金，采用最新磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保了常年无间断测量的高精度、高稳定性、高可靠性。其钳口内径为φ52mm，可钳φ52mm以下的电缆或接地线，便携式钳形设计，不必断开被测线路，非接触测量，安全快速。
数据软件历史数据查询功能，动态显示，波形指示；具有报警值设置及报警指示；具有历史数据读取、查阅、保存、打印等功能。
1．基准条件和工作条件
影响量 |
基准条件 |
工作条件 |
备注 |
环境温度 |
23℃±1℃ |
-10℃～40℃ |
/ |
环境湿渡 |
40%～60% |
＜80% |
/ |
信号频率 |
50HZ±1Hz |
10HZ～1000Hz |
/ |
仪表工作电压 |
7.4V±0.5V |
7.4V±1V |
/ |
测波形电流幅值 |
/ |
20mA～1000A |
/ |
外电场、磁场 |
应避免 |
||
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．一般规格
功 能 |
变压器铁芯接地电流测试；交流漏电流、电流、频率、波形在线分析测试 |
电 源 |
DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约8小时 |
额定电流 |
约180mA max |
显示模式 |
3.5寸真彩液晶屏显示 |
仪表尺寸 |
主机：长宽厚207mm×101mm×45mm |
电流钳：长宽厚220mm×105mm×27mm |
|
钳口尺寸 |
φ52mm |
量 程 |
电流：0.001A～1000A(50Hz/60Hz) |
频率：10Hz～1000Hz |
|
分 辨 率 |
AC 1mA |
精 度 |
±1.5%±3dgt |
检测速率 |
约2秒/次 |
数据保持 |
测试中按HOLD键保持数据，“HD”符号显示 |
数据存储 |
200组 |
液晶亮度 |
按上下箭头键可以调节LCD背光亮度 |
报警设置 |
报警临界值设定范围：10mA～30.00A |
报警指示 |
当测试值超出报警临界值时，液晶闪烁、蜂鸣器响 |
电池电压 |
当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电 |
自动关机 |
开机约30分钟后，仪表自动关机，以降低电池消耗 |
仪表质量 |
主机：370g(带电池) |
电流钳：552g |
|
总质量：约1.6kg |
|
充电接口 |
USB接口 |
电流钳线长 |
1.5m |
工作温湿度 |
-10℃～40℃；80%Rh以下 |
存放温湿度 |
-10℃～60℃；70%Rh以下 |
电场干扰 |
外电场100A靠近10mm时约40mA |
耐 压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
结 构 |
双重绝缘，带绝缘防振护套 |
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
