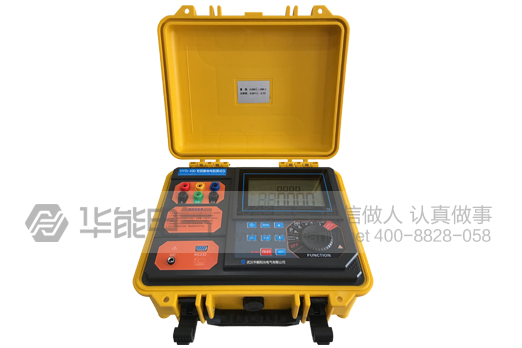

功    能

接地电阻、土壤电阻率、直流电阻、导通电阻、等电位连接电阻、接地电压、交流电流、漏电流测量

电    源

DC 7.4V 1.8Ah可充锂电池

背    光

可控背光，适合昏暗场所使用

测量方式

精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻

测量方法

二三四线法测量：变极法，短路测量电流20mA Max

选择法测量：变极法，短路测量电流20mA Max

双钳法：非接触互感测量法，测试电流1mA Max

土壤电阻率：四极法(温纳法)

直流电阻：变极法

交流电流：平均值整流(钳形)

对地电压：平均值整流(P(S)-ES接口间)

量    程

二三四线法测量接地电阻(Re)、直流电阻：

0.000Ω～30000Ω

选择法测量接地电阻(Re)：0.00Ω～3000Ω

双钳法测量接地电阻(Re)：0.01Ω～200Ω

土壤电阻率(ρ)：0.00Ωm～9000kΩm

接地电压（50Hz/60Hz）： AC 0.0～100.0V

交流电流（50Hz/60Hz）： AC 0.00mA～600.0A

分 辨 率

二三四线法测量接地电阻(Re)、直流电阻： 0.001Ω

选择法测量接地电阻(Re)：0.01Ω

双钳法测量接地电阻(Re)：0.01Ω

土壤电阻率(ρ)：0.01Ωm

接地电压（50Hz/60Hz）： 0.1V

交流电流（50Hz/60Hz）： 0.01mA

精    度

二三四线法测量接地电阻(Re)、直流电阻(R—)：

±2%rdg±5dgt （0.000Ω～29.999Ω）

±2%rdg±3dgt （30.00Ω～299.99Ω）

±2%rdg±3dgt （300.0Ω～2999.9Ω）

±4%rdg±3dgt （3.000kΩ～30.00kΩ）

注：1、rC max或rP max时的附加误差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ)

2、5V干扰电压时的附加误差≤±5%rdg±5dgt。

选择法测量接地电阻(Re)：±2%rdg±5dgt

双钳法测量接地电阻(Re)：

±10%rdg±5dgt（0.01Ω～100Ω）

±20%rdg±5dgt（101Ω～200Ω）

土壤电阻率(ρ)：根据R的测量精度而定

（ρ=2πaR  a:1 m～100m；π=3.14）

接地电压（50Hz/60Hz）： ±2%rdg±3dgt

交流电流（50Hz/60Hz）： ±2%rdg±3dgt

测试电压波形

正弦波

测试频率

128Hz/111Hz/105Hz/94Hz(自动选频)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

电极间距范围

1m～100m

显示模式

6位超大LCD显示，带背光

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

设备尺寸

仪表长宽高：约320mm×275mm×145mm

电流钳长宽高：约220mm×100mm×27mm

包装尺寸

外包装长宽高：约400mm×245mm×335mm

测 试 线

红色20m，黑色20m，黄色10m，绿色10m各1条

简易测试线

2条：红色1.6m，黑色1.6m各1条

辅助接地棒

4根：φ10mm×150mm

电 流 钳

2把：A钳蓝黑插头，B钳红黑插头各1把

电流钳口径

φ52mm

电流钳匝比

1000：1

电流钳引线

长2m

测量时间

交流电流：约2次/秒

对地电压：约2次/秒

接地电阻：约7秒/次

测量次数

5000次以上(短路测试，测1次，停30秒再测)

线路电压

AC 100V以下测量

通讯接口

具有RS232接口，存储数据可以通过软件上传电脑

通 讯 线

RS232通讯线1条，长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

2000组，“MEM”存储指示，显示“FULL”符号表示存储已满

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

电流钳低电流指    示

选择法或者双钳法测量时，当CT2(A钳)接收的电流信号低于0.5mA时，显示一个钳子符号，此时应检查CT2(A钳)电流钳的钳入方向

干扰测试

自动识别干扰信号，干扰电压高于5V“NOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)

报警功能

测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示

电池电压

当电池电压不足时，电池电压低符号显示，提醒需要给电池充电。

自动关机

开机15分钟后自动关机

功    耗

背光：25mA Max(单独背光耗电)

待机：25mA Max(开机后背光关闭)

测量：150mA Max(背光关闭)

质    量

主机：2.66kg(含电池)

总质量：7.87kg(含测试线、接地针、包装)

工 具 箱

军用工具箱设计，可承重200kg

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

测量接地电阻： C(H)-E、P(S)-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；

IEC61010-031；IEC61557-1(接地电阻)；

IEC61557-5(土壤电阻率)；

JJG 366-2004(接地电阻表)；

JJG 1054-2009(钳形接地电阻仪)。
