1、工作原理

本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。

2、使用范围

本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

1、使用条件

环境温度：0℃～+45℃

相对湿度：≤85%RH

2、测量范围及恒流值（有效值）

电阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)

电压：AC  0～19.99V

3、测量精度及分辨率

精度：0～0.2Ω≤±3%±1d

0.2Ω～199.9Ω≤±1.5%±1d

1～19.99V≤±3%±1d

分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

4、辅助接地电阻及地电压引起的测量误差

允许辅助接地电阻RC（C1与C2之间）

0～2Ω，2～20Ω  ≤1KΩ

20～200Ω       ≤2KΩ

RP（P1与P2之间）<40KΩ  误差≤±5%

允许地电压（工频有效值）≤5V 误差≤±5%

5、电源及功耗

最大功率损耗≤2W

直流：8×1.5V(AA，R6)电池

交流：220V/50Hz

6、体积与重量

体积：220mm×200mm×105mm

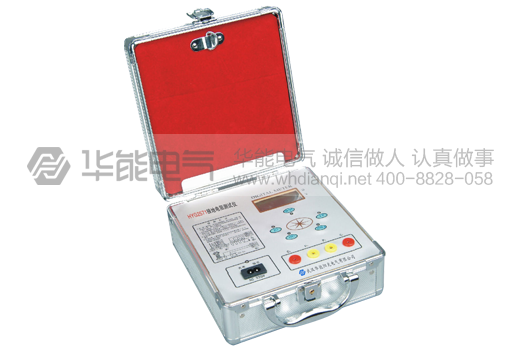

结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。

采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。

允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。

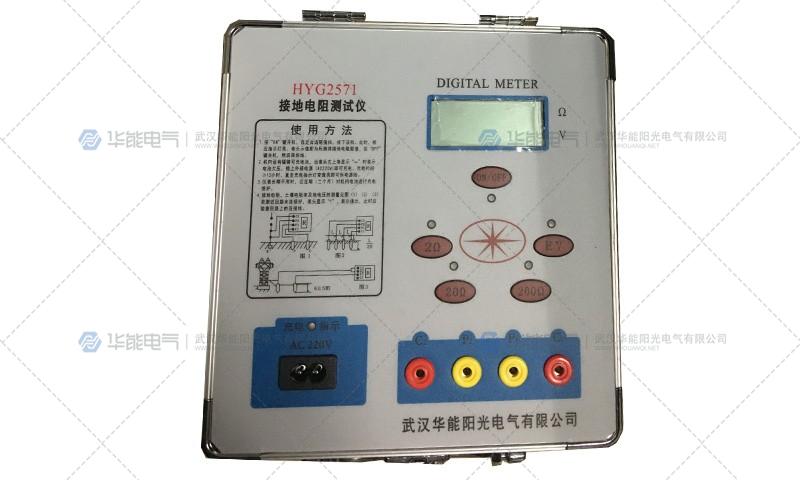

本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。
