直流系统接地是一种易发生且对电力系统危害较大的故障。直流系统正极接地，可能造成继电保护误动，因为跳闸线圈接直流电源负极，系统再有一点接地或绝缘不良，可能引起保护误动；直流系统负极接地，系统再有一点接地或绝缘不良，可将跳闸回路或合闸回路短路，造成保护拒动，此时系统发生故障，保护的拒动必然导致系统事故扩大，同时还可能烧坏继电器的触点或烧保险。

便携式直流接地查找仪，能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了先进计算方法和模糊控制理论，将被检测支路的绝缘程度以绝缘指数及波形的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置相对检测点的方向，从而快速、准确地实现环路接地检测。除此之外，用户可以根据自身系统需要在绝缘告警门限值范围内订制合适的绝缘告警门限值的设备，用户只需要将钳表上的档位与检测器上的量程对应起来就能实现直流接地的检测或者是绝缘程度的分析。

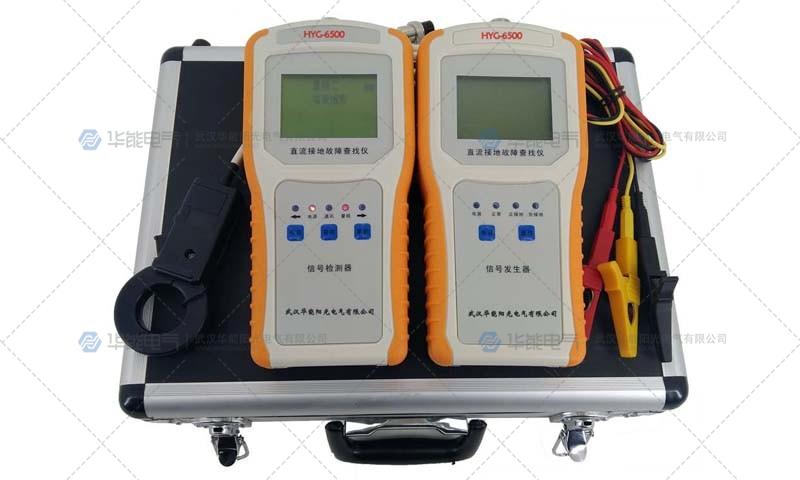

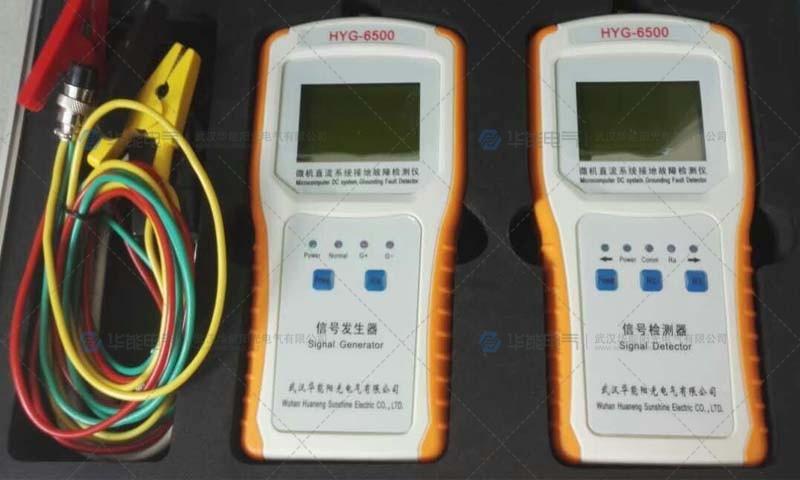

HYG-6500不仅重点解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确检测，并且还能准确的显示系统电压、对地电压、接地阻值，真正解决了运行及检修人员的后顾之忧。

本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。

1.可检测接地电阻范围　

系统电压为220V时：　0 -500KΩ

系统电压为110V时：　0 -250KΩ

系统电压为48V时：　 0 -50KΩ

系统电压为24V时：　 0 -10KΩ

2.检测信号功率 ≤ 0.2W(信号发生器输出功率)

3.抗对地分布电容值：

对地电容单支路≤8uF，系统对地总电容≤100uF；

4.适用直流系统电压：

220V±10%，110V±10%，48V±10%，24V±10%，或用户提出其它电压等级

5.环境温度：-35℃～+55℃

6.相对湿度：≤95%

7.总质量：2.8kg

8.外形尺寸（铝合金包装箱）：460x240x120（mm）

1.高精度采样钳表

该装置采用了高分辨率（0. 1mA）信号采样直流钳表，能够实现对多点接地，高阻接地点的定位；

2.接地点方向显示

该装置具有接地点方向显示，可以高效快速的处理复杂支路或环路中接地点的定位；

3.具有绝缘指数显示功能

绝缘指数是为分析待测支路绝缘程度而引入说法，以0—100的数字形式来反映被测支路的绝缘程度，数字越大表示绝缘越差，该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。

4.具有波形显示功能

所谓波形显示，即在检测过程中检测器所搜索到的信号发生器的波形,其在查找接地过程中有非常重要的作用，合理利用检测器中的波形显示，可以大幅度的提升设备的检测范围与检测精度以判断的准确度。

5.操作简单，使用方便、快速

使用时只需将钳表钳住待测支路，按一下工作按键，3—6S即可完成一条支路的检测。

6.信号发生器与检测器不受距离限制

在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。

7.运行安全、可靠

信号发生器是需要接入直流系统之中的，这就对设备的安全性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA 的信号电流，且最大功率小于0.2W，适用于各类直流系统，对直流系统的安全运行、可靠运行提供了保障。
