一次高压钩式检测仪内置柔性线圈，钩式设计，属于创新型应用，突破了传统高压钳表采用金属铁芯制作，由于金属铁芯存在磁饱和现象，不能测试更大的电流，市场高压电流钳表一般很难做到测试2000A以上的电流，而本高压检测仪，设计电流可以测试到5000A。另一方面，柔性线圈不同于金属铁芯要形成闭环回路，金属铁芯钳表如果没有形成闭环回路，精度会极差，甚至不能测试，而铁芯内部的位置误差非常大。采用柔性线圈，这些问题都能实现重大突破，其电流检测线性度及精度可以做到0.5%的误差，而在结构图中的A区测试位置误差几乎为零。
功 能 |
高低压电流互感器一二次回路的电流、变比、极性、相别、比差、角差、漏电流在线测试；变压器两侧电流大小、变比在线测试；负荷电流测试 |
电 源 |
DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
测试方式 |
一次钩式CT，可以挂在线路上测试；二次钳形CT |
传输方式 |
433MHz无线传输，直线传输距离约160m |
显示模式 |
3.5寸真彩液晶屏显示，按上下箭头键调整背光亮度 |
可测线径 |
钩式检测仪：Ф168mm导线，或168mm×245mm母排；低压电流钳：Ф7.5mm×13mm |
测量范围 |
钩式检测仪：AC 0～5000A;低压电流钳：AC 0.00mA～20A |
分 辨 力 |
钩式检测仪：10mA；低压电流钳：0.01mA |
一次电流精度 (23℃±5℃，80%RH以下) |
0.00A～99.9A: ±2%±5dgt |
100A～499A: ±2%±5dgt |
|
500A～5000A: ±2%±5dgt |
|
二次电流精度 |
0.00mA～20A: ±2%±5dgt(23℃±3℃，70%RH以下) |
变 比 |
三种变比显示:(一二次回路实测电流变比；以二次回路5A的折算变比；10kV-YY折算变比。变比最大9999：1） |
换 档 |
自动换档 |
绝缘杆尺寸 |
拉伸后长约5m；收缩后长约1m(5节) |
数据存储 |
5000组 |
采样速率 |
1次/秒 |
仪表尺寸 |
高压检测仪：长宽厚310mm×270mm×52mm 接收器：长宽厚250mm×100mm×40mm 二次钳：长宽厚220mm×45mm×30mm |
线路电压 |
60kV以下裸导线测试，110kV以下有安全绝缘外皮的线缆测试。(带绝缘杆操作) |
数据保持 |
测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 |
按ESC键退出当前功能界面，返回上级目录 |
位置误差 |
A区无位置误差；B区约增加0.2%；C区约增加2% |
数据查阅 |
进入数据查阅模式后，按箭头键翻阅所存数据 |
溢出显示 |
电流超量程溢出功能：“OL A”符号显示 |
无信号指示 |
当接收器没有收到发射信号时动态显示“----”符号 |
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 |
当电池电压低于3.2V时，电池电压低符号显示，提醒充电 |
仪表质量 |
钩式检测仪：496g(含电池) 接收器：395g(含电池) 电流钳：230g 绝缘杆：1.45kg 总质量：12kg(含仪表箱) |
工作温湿度 |
-10℃～40℃；80%Rh以下 |
存放温湿度 |
-10℃～60℃；70%Rh以下 |
干 扰 |
无433MHz同频信号干扰 |
绝缘强度 |
绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) 检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) 接收器：2000V/rms(外壳前后两端之前) |
结 构 |
防滴漏Ⅱ型 |

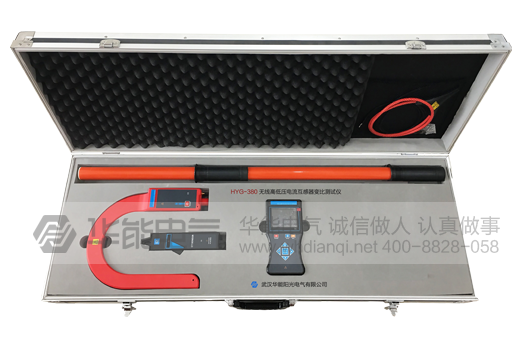

一次高压钩式检测仪可以挂在线路上测试，节省操作人员体力，测试时非常方便。钩式检测仪没有裸露金属铁芯，产品性能更可靠，使用寿命更长。接收器主机采用3.5寸真彩液晶屏，图形界面显示，清晰直观。二次钳钳头尖细，非常适合于排线密集的场所。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能，广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。
监控软件具有在线实时监控、动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、打印等功能。
