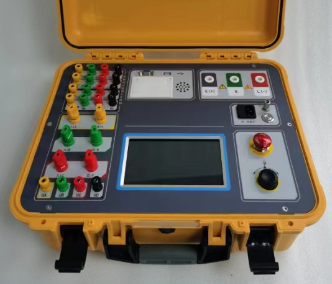

HYG-04ZH配电变压器测试系统(四合一)

对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。目前配电变压器能效等级、变压器直流电阻测试、变压器变比组别测试、变压器绝缘电阻测试是变压器停电检修的必测项目，要完成上述检测及操作就需要分别配置变压器能效等级仪、变压器直流电阻测试仪、变压器变比组别测试仪、变压器绝缘电阻测试仪，每次试验时都需要携带四种仪器。因为是四台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。我公司创新性的研发出大容量锂电池供电的四合一配电变压器测试系统（直阻+变比+绝缘电阻+能效等级），我们仅需要一套设备，可以完成四个项目的测试，不需要频繁的拆接测试线。

产品说明书国家标准及试验规章产品检验报告

关于产品购买、技术维护等服务，欢迎致电400-8828-058

产品介绍说明
产品详细图集
产品操作视频

产品简介

主要功能与特点

2.1 一次接线、可完成直阻测试、变比测试。

2.2 直阻测试功能，针对Yn型、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；最高输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试。

2.3 变比测试功能，具有三相、单相、Z型变压器测试功能；PT/CT变比、极性测试功能；盲测功能。

2.4 能效等级功能，具有容量、负载、空载、零序阻抗测试功能，遵循最新的《电力变压器能效限定值及能效等级》（GB20052-2020）标准，对配电变压器的能效等级进行准确测量与判断。

2.5 绝缘电阻测试功能，最大输出短路电流5mA，且1mA～5mA可调。具有绝缘电阻IR、吸收比DAR、极化指数PI测试功能。

2.6 具有多种有线、无线通讯接口，方便仪器功能扩展。

2.7 仪器采用嵌入式Linux操作系统，具有较高的安全性、流畅性、易用性等。

2.8 仪器采用A7+M4双核架构，即满足测量的实时性，又满足操作的流畅性。

2.9 工业级7寸大屏显示，清新简约显示风格设计，全触控结合一键飞梭操作，为您创建舒适便捷的人机交互体验。

2.10本仪器采用大容量锂电池供电，内置充电器。

产品参数

3 主要技术指标

直阻测试
输出电流	20A、10A、5A、1A、0.1A、≤10mA
测量范围	20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ 5 A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 50 kΩ
准确度	±(读数×0.2% + 2个字)
变比测试
测量范围	0.9～10000
准确度	±(读数×0.1% + 2个字)(小于等于500) ±(读数×0.2% + 2个字)(大于500小于等于3000) ±(读数×0.3% + 2个字)(大于3000)
分辨率	0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000～9999.9(0.1) 10000及以上(1)
容量、空负载测试
测量范围	电压 AC 50V～850V 电流 AC 0.5A～100A 容量 30kVA～65000kVA
准确度	电压、电流 ±(读数×0.2% + 2个字) 功率(0.2≤cosφ≤1) ±(读数×1.0% + 2个字）容量 ±(读数×10 % + 2个字）
绝缘电阻测试
输出电压	500V、1000V、2500、5000V可选
短路电流	1mA～5mA可选		电流测试量程		10mA
电流测试精度	±(读数×5%+0.2nA)		电容测试量程		20μF
电容测试精度	±(读数×15%+0.03nA)		电容放电速率		从10000V到10V, 0.5s/μF
量程准确度准确度	500V	1000V		2500V		5000V
未指定	＜100kΩ	＜100kΩ		＜100kΩ		＜100kΩ
5%	100kΩ～ 10GΩ	100kΩ～20GΩ		100kΩ～100GΩ		100kΩ～ 10GΩ
20%	10GΩ～ 100GΩ	20GΩ～200GΩ		100GΩ～ 1TΩ		100GΩ～ 1TΩ
未指定	＞100GΩ	＞200GΩ		＞1TΩ		＞1TΩ
使用条件及外形
工作电源	内置锂电池，容量11AH
充电电压	AC220V
使用温度	-10℃～50℃
相对温度	≤90%，不结露
重量/尺寸	12kg/438×318×190mm
