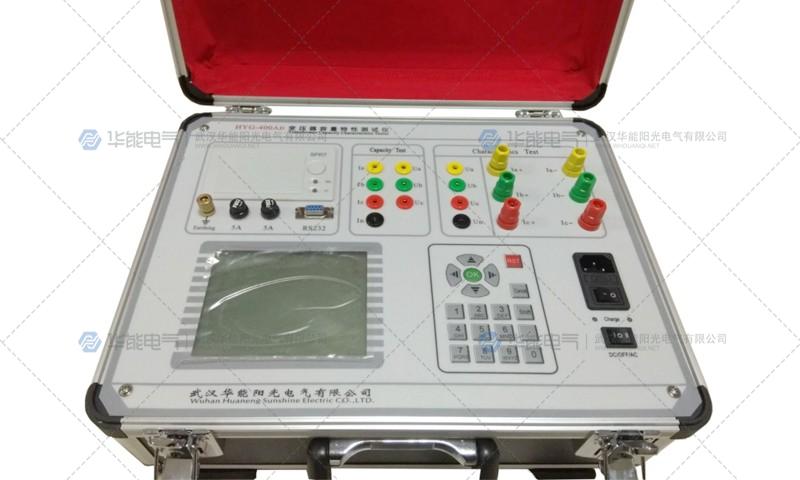

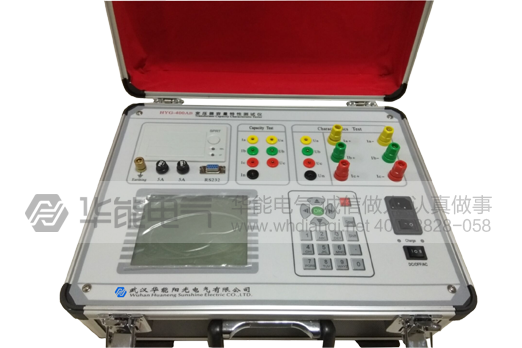

面板结构说明

1、液晶显示屏：用于汉字显示，指导操作，直观读数；

2、通讯接口：用于升级仪器；

3、保险盒：保护仪器正常工作；

4、接地柱：与大地连接，保证人身安全；

5、面板式打印机：打印测量结果；

6、测量变压器容量接线端子；

7、测量变压器空载负载损耗接线端子；

8、外部220VAC电源插座，充电时及使用外部电源时使用；

9、充电开关；

10、仪器工作电源开关；

11、操作键盘：用于设备的实验操作。

1、测试项目

三相电压有效值：Uab、Ubc、Uca；

三相电压交流平均值：/Uab、/Ubc、/Uca；

三相电流有效值：Ia、Ib、Ic；

空载损耗及空载电流百分比：Po、Io%；

负载损耗、阻抗电压百分比及短路阻抗：Pt、ekt、Zt；

任意指定温度的负载损耗、阻抗电压百分比及短路阻抗；

实际变压器容量和判定容量。

2、主要技术参数

容量测试范围：30kVA ~ 31500kVA

电流测试范围：0 -100A，自动切换量程

电流测试精度：± (0.2% + 3d)

电压测试范围：线电压 0-750V， 相电压 0-450V，自动切换量程

电压测试精度：± (0.2% + 3d)

绝缘电阻 > 100MΩ

泄漏电流<3.5mA

绝缘强度：工作电源输入端对外壳之间承受工频1500V

外加互感器可以拓宽仪器的测量范围；

频率测量范围：40 ~ 65Hz，测量精度0.2级；

电源输入：AC220V±10%；

1、可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗、容量。

2、三表法实验方法。

3、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。

4、单机可以完成1600KVA以下的配电变压器全电流下的负载实验；在三分之一额定电流下可完成2500KVA以下的配电变压器的负载试验（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数。

5、所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。

6、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

7、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

8、面板式热敏打印机，可现场快速打印试验结果。

9、数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。

10、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。
