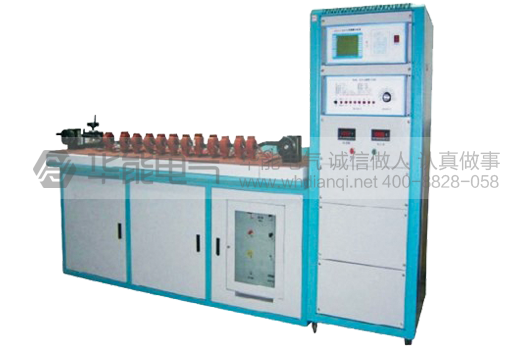

HYG-C极速互感器检定装置是为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由HYG-C极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下，在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。

1. 测量范围：

同相分量（%）：0.0001~200.0 分辨率：0.0001

正交分量（分）：0.001~999.9 分辨率：0.001

阻抗（W）：0.0001~60.0 分辨率：0.0001

导纳（ms）：0.0001~60.0 分辨率：0.0001

2. 基本误差：

同相分量： DX=±（X×2%+Y×2%±2个字）

正交分量： DY=±（X×2%+Y×2%±5个字）

   “X”、“Y”——仪器的显示值

   “5个字”——仪器的量化误差

百分表： 1级

3. 工作范围：

电流：  （1%-149%）In  （In=5A）

    （5%-149%）In  （In=1A）

4.工作负荷：

电流： To对Tx<0.12W cosj=1

5. 极性错误指示

额定工作电流的5%以上，误差超过180%时，应有极性指示。

注意:如果大于额定工作电流的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流,以免烧坏仪器.

6. 变比错误指示

额定工作电流的5%以上，误差超过30%而小于180%时，应有变比错误指示。

7. 外型尺寸：（L 445×W 330×H 140）mm3

8. 重量：10kg

该装置细调节采用了程控源技术，使测试点的定位更加快速、准确。

该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的时间里可测量十二只任何变比的电流互感器。

该装置配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。

该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量。
