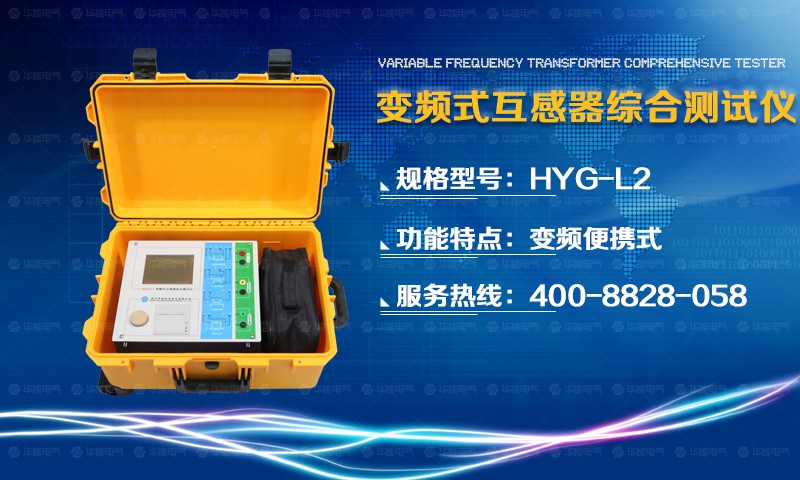

变频式互感器综合测试仪采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高是电力行业用于互感器的专业测试仪器。
|
变频式互感器综合测试仪 |
|
测试用途 |
保护类CT，保护类PT |
|
输出 |
0~180Vrms，12Arms，36A（峰值） |
|
电压测量精度 |
±0.2% |
|
CT变比 测量 |
范围 |
1~30000 |
|
精度 |
±0.2% |
PT变比 测量 |
范围 |
1~10000 |
|
精度 |
±0.2% |
相位测量 |
精度 |
±5min |
|
分辨率 |
0.5min |
二次绕组电阻测量 |
范围 |
0~300Ω |
|
精度 |
2%±2mΩ |
交流负载测量 |
范围 |
0~300VA |
|
精度 |
2%±0.2VA |
输入电源电压 |
AC220V±10%，50Hz |
|
工作环境 |
温度：-10οC~50οC， 湿度：≤90% |
|
尺寸、重量 |
尺寸33cm x 29.4cm x 18cm 重量<9kg |
|
功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。
自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
基于先进的低频法测试原理，能应对拐点高达45KV的CT测试。

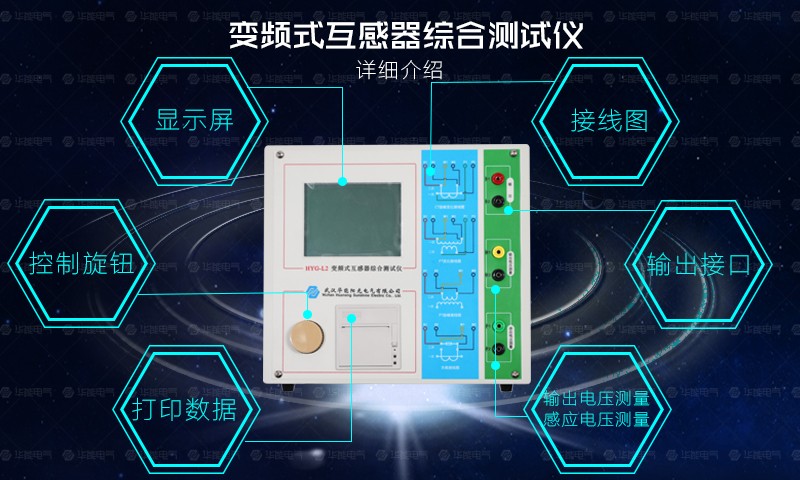

界面友好美观，全中文图形界面。
装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

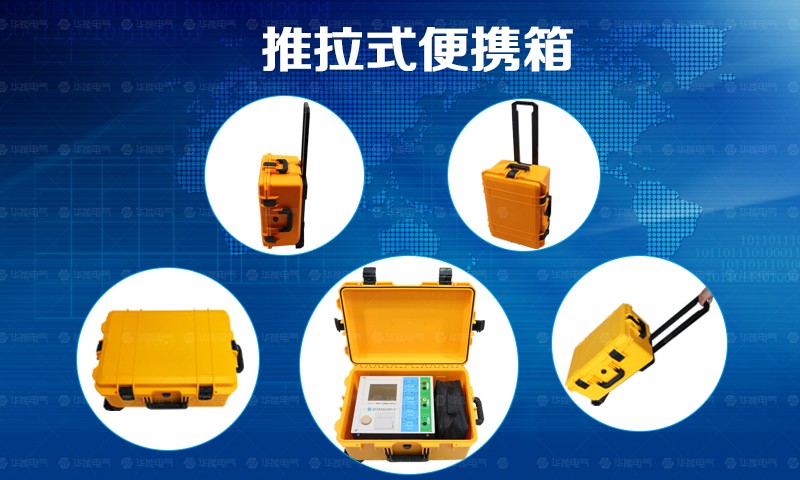

易于携带，装置重量<9Kg。
