根据国家标准《GB311-64》和原水电部发布的《电气设备预防性试验规程》，为满足电力系统对高压电压互感器、倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220KV等级电压互感器的交流耐压试验，以考核互感器的主纵绝缘强度，同时也可对电机及变压器的绕组进行感应耐压试验，也可作短时运行的150HZ电源用。

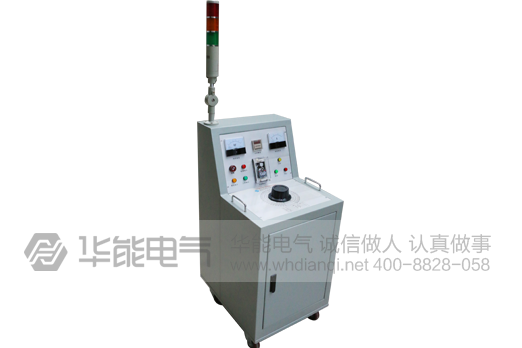

HYG-3KVA多倍频感应耐压测试仪是利用磁路的饱和特性，取出谐波中分量最大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。

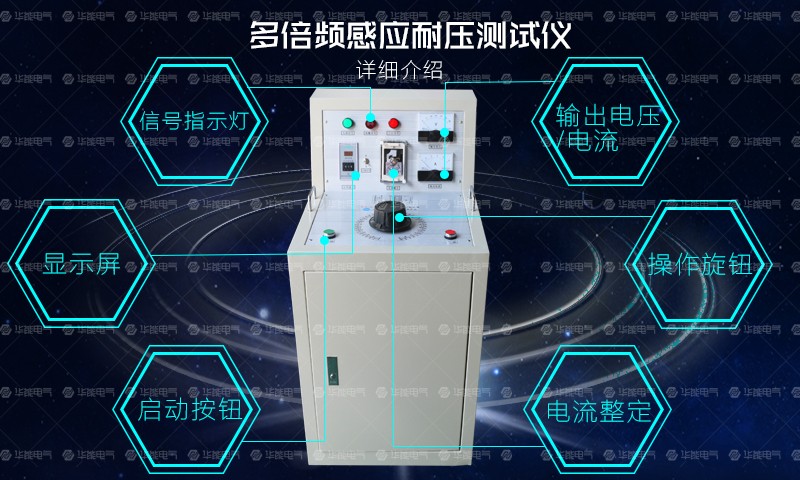

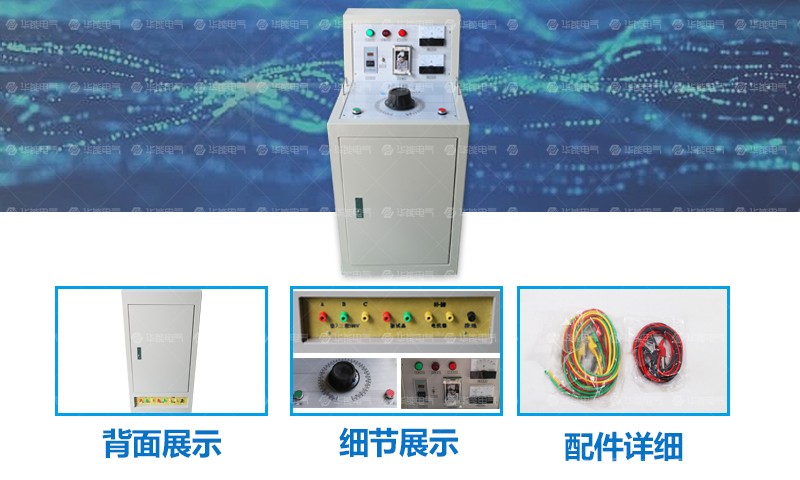

由三相五柱变压器（或三台单相变压器）、单相调压器、电抗器及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

技术参数

输入电压：三相380V   50HZ

输出电压：单相300V、500V、800V、1000V  单相 150HZ

（如需更高电压则需外接升压变压器）

输出容量：产品容量的20%

谐波失真：＜5%-8%

空载运行时间：≤5分钟

额定电压下的被试品持续时间：40秒

使用条件

1．海拔高度：≤3000M；

2．环境温度：-10℃- +40℃；

3．相对湿度：＜95%；

4．使用场地：无蒸汽、腐蚀性气体及易燃易爆性介质。

由三相五柱变压器（或三台单相变压器）、单相调压器、电抗器及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

广泛用于对电压互感器作倍频感应耐压试验；

对电力变压器进行分相的倍频感应耐压试验；

对其它感应线圈式的电气产品作倍频感应耐压试验。

HYG-3KVA多倍频感应耐压测试仪是作感应耐压较好的设备，广泛用于变压器、互感器等倍频倍压的试验，有着广泛用途。为了更好的了解其性能，作如下补充说明：

1、三倍频变压器的能源取于市电中三次谐波，在磁饱和状态下50周的合成磁场为零，因而50周的输出功率为零；最大的输出只有3次谐波（150周）的功率，但输出功率只有输入功率的20%以下，一般标牌上的功率都是指的输入功率。

2、发热是三倍频变压器的必然结果，原因是变压器处在磁饱和状态下工作，铁芯必然发热，因而三倍频电源在使用时是短时工作制，一般通电时间为5分钟，试验时间为40秒，每做一次试验都必须断开电源，3—5分钟后可再做一下试验，可多次重复。

3、对电压互感器作倍压试验时，必须增加补偿环节，这可改善三倍频电源的波形，也可增加三倍频电源的输出功率。

4、不能对10KV/ 的电压互感器作感应试验，因为42KV的感应电压必须要在次级100侧加入7.3倍的电压，在这种状态下，由于磁路高度饱和，这项试验很难实现。

5、500V以上的输出电压由于调压器的原因，必须用升压器升压。

6、35KV电压互感器感应与局放试验

接好并检查线路后，将三倍频电源输入35KV互感器的低压侧，通过调压器将电压升至所需要的高压（如93KV）40秒后，然后降至测量局放认可的电压（如42KV）读出被试品的局放量，再将试验电压降至零位，并立即切断总的输入电源试验，试验完成。

作局放时若配有100KV、1000P的耦合电容，就是这1000P电容使输入端的容量大增，电流增加25A—30A；输入激励的电流本身就有12A—15A左右，总计电流在40A—45A，35KV PT的低压侧的线径一般为∮2.11mm，直接加压试验难度极大，∮2.11mm的电磁线也难承受，因而必须采用有功率补偿的三倍频电源作为试验电源。

7、采用输入调压方式的三倍频装置，其输出电压只有一个级段，达不到多级段试验电压的要求，一般忌用。
