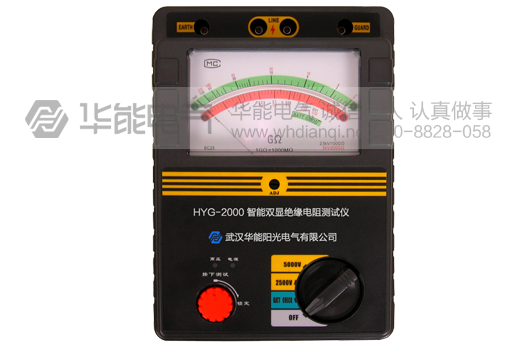

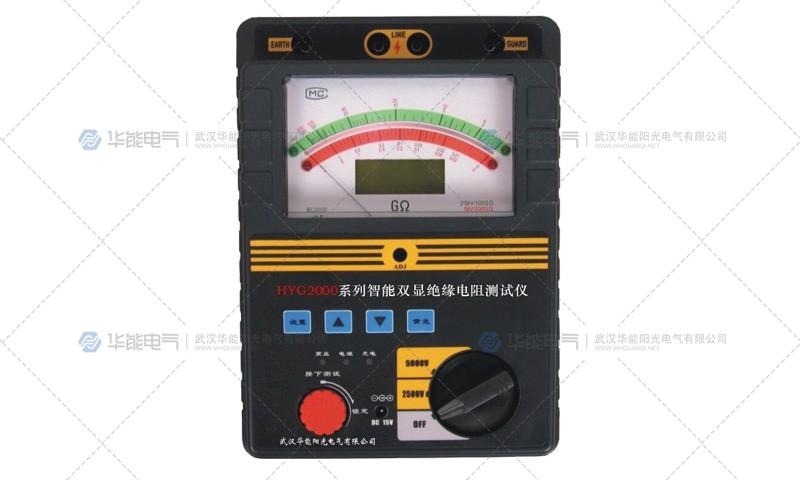

HYG系列型智能双显绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，超薄形张丝表头与图形点阵液晶显示器完美结合，该系列表具有多种电压输出等级（2500V DC/5000V DC）、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
|
HYG2000 |
HYG2010 |
||||
输出电压 |
500V DC |
1000V DC |
2500V DC |
5000V DC |
10000V DC |
|
精
度 |
温 度 |
23℃±5℃ |
||||
绝缘电阻 |
1MΩ～20GΩ ±5％ |
2MΩ～40GΩ ±5％ |
5MΩ～100GΩ ±5％ |
10MΩ～200GΩ ±5％ |
20MΩ～400GΩ ±5％ |
|
输出电压 |
4MΩ～20GΩ 0～+10％ |
8MΩ～40GΩ 0～+10％ |
20MΩ～100GΩ 0～+10％ |
40MΩ～200GΩ 0～+10％ |
80MΩ～400GΩ 0～+10％ |
|
高压短路电流 |
≥1mA |
|||||
工作电源 |
8节AA型电池（8节AA型充电电池，外置充电器） |
|||||
工作温度及湿度 |
-10℃～40℃，最大相对湿度85％ |
|||||
保存温度及湿度 |
-20℃～60℃，最大相对湿度90％ |
|||||
绝缘性能 |
电路与外壳间电压为1000V DC时，最大2000MΩ |
|||||
耐压性能 |
电路与外壳间电压为2500V AC时，承受1分钟 |
|||||
尺 寸 |
230mm×190mm×90mm (L×W×H) |
|||||
重 量 |
2KG |
|||||
附 件 |
测试线一套，说明书，合格证，充电适配器（C型） |
|||||
1、有多种电压输出选择HYG2000(500V DC/1000V DC/2500V DC)、HYG2010(2500V DC/5000V DC)，仪表的绝缘测试对于HYG2000在500V最高可测20GΩ, 在1000V最高可测40GΩ, 在2500V最高可测100GΩ；对于HYG2010型在2500V最高可测100GΩ, 在5000V最高可测200GΩ；
2、额定的输出电压保持在对BC2533型负载电阻可低至4MΩ/8MΩ/20MΩ；对BC2550型为20MΩ/40MΩ；对BC2503型为40MΩ/80MΩ，这使得仪表能够精确测量较低的绝缘阻抗。
3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
5、仪表采用超薄型张丝表头，抗震能力强。
6、交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。

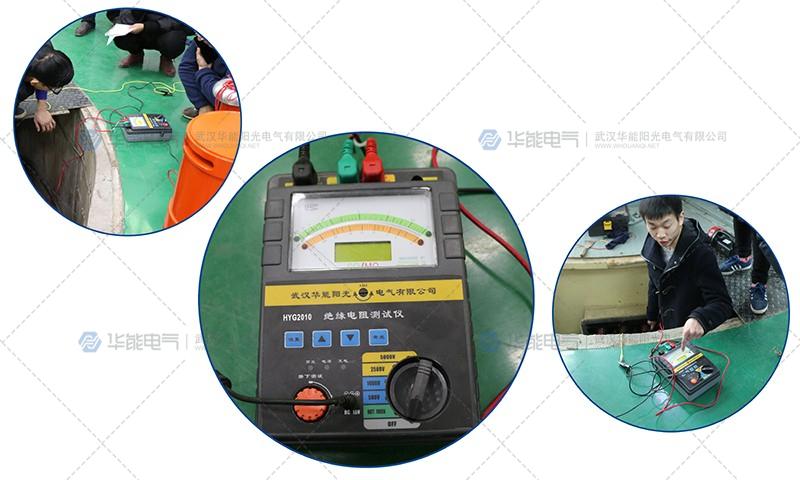

7、是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
