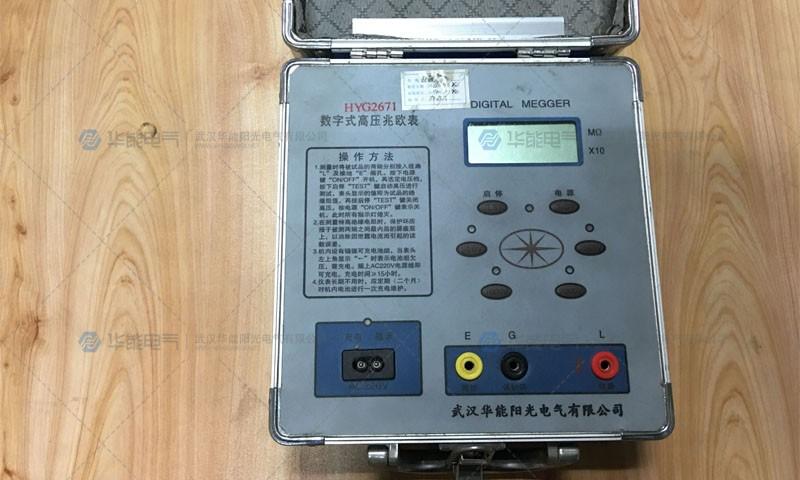

HYG-2671数字高压兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门的仪表。HYG—2671数字高压兆欧表适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻,是传统绝缘摇表的替代产品。该仪器具有自动升压、数字显示欧姆值、体积小、重量轻、可靠性强、稳定性好等优点。
HYG-2671数字高压兆欧表符合中华人民共和国电力行业标准DL/T845.1-2004.由大规模集成电路组成。本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
HYG-2671数字高压兆欧表输出功率大，短路电流值高，抗干扰能力强。由自带充电电池供电，量程自动转换，输出电压等级多(每种机型有四个电压等级)，测试阻值量程宽，LCD显示使得测量十分方便和迅速。是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用的仪表，同时也是电力设备预防性试验规程所必需的检测设备。
1、仪器技术指标：
①使用条件：环境温度：0℃~+45℃
相对湿度：≤85%RH
②输出电压等级、测量范围、分辨率、误差
机 型 |
输出电压等级 |
测量范围 |
相对误差 |
分 辨 率 |
2670 |
100V,250V 500V,1000V |
0~1999MΩ |
≤±2.5%±1d |
0.001MΩ,0.01MΩ 0.1MΩ, 1.0MΩ |
2671 |
500V,1000V 2000V,2500V |
0.1~19999MΩ |
≤±5%±1d |
0.01MΩ,0.1MΩ, 1.0MΩ,10.0MΩ |
③输出最高电压带载能力及短路电流
机 型 |
电压/负载 |
电压跌落 |
短路电流 |
2670 |
1000V/2MΩ |
约10% |
>2.4mA |
2671 |
2500V/20MΩ |
约10% |
>1.6mA |
2、电源适用范围、功率损耗
直流：8×1.5V(AA， R6)电池或充电电池
电源：AC 220V/50Hz， DC 12V
功耗：静态功耗≤160mW；最大功率≤2.5W
3、体积与重量
体符号：220mm×200mm×105mm；
重量：<1.4kg

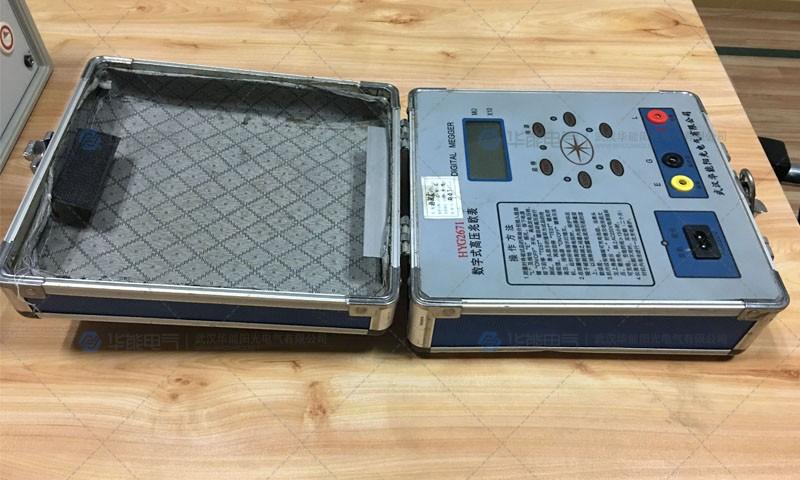

输出功率大、带载能力强，抗干扰能力强。本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

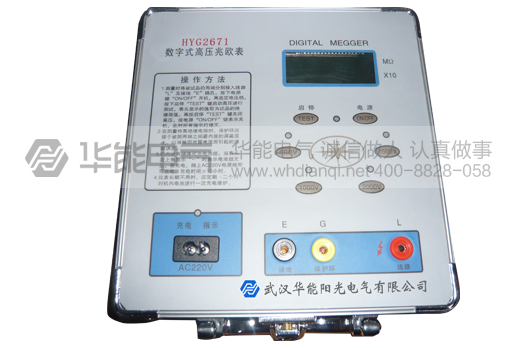

本仪表不需人力作功，由自带充电电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
本表输出短路电流可直接测量，不需带载测量进行估算。测试阻值量程宽，重量轻。
