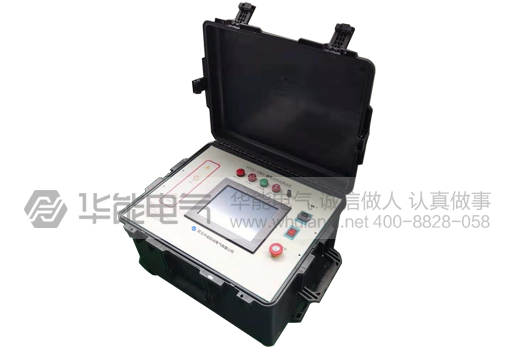

HYG-10kV 便携式匝间测试仪主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

技术参数：

●冲击峰值电压范围：0.5kV～5kV（可定制0.5~10KV）连续可调。

●冲击电压波形显示方式：计算机软件显示。

●冲击峰值电压显示方式：计算机显示器显示，同时专用数字仪表显示。

●冲击电压峰值容差：小于±3%。

●冲击电压波前时间：0.2μs（容差+0.3μs，-0.1μs）。

●触发脉冲间隔：1.0 秒一次（可调），脉冲触发方式：自动/手动。

●匝间故障识别方式：波形对比（与预设的标准波形对比）。

●匝间故障识别依据：波形面积+波形周期+波形幅度。

●常用电压档位：3kV～4.2kV ，可设置，数据永久保存。

数据采集与处理：

●最大采样率：≥100MHz

●A/D转换分辨率：8bit

●输入信号带宽：≥50MHz

●试验时间（从试验结束到显示结果）：<3s

●工业以太网通信接口

主要特点：

●采用进口可控硅作为开关元件。

●冲击电压波形显示方式：显示器上通过软件显示（可通过外接接口接示波器）。

●故障识别方式：波形对比（可本台电机各相对比也可和同型号电机的历史波形对比），自动识别与人工识别相结合。

●低阻尼电容分压器，信号失真度小，更适合测量冲击电压波形。

●系统对于电源电压波动具有抗干扰、稳压功能，同时稳压功能不影响测试结果的准确性。

●采用示波卡采集匝间冲击的波形，然后通过计算机专用系统软件进行处理和分析，不但系统更稳定可靠，而且数据的稳定性和重复性也更好。

●系统具有硬件（调压器、试验变等主要部件）监测功能，能在操作屏上调出进行监测，方便设备状态监测。

●系统主要由控制部分、调压部分、升压部分、脉冲电压部分，保护部分等组成，结构合理、紧凑、美观、自动化程度高、操作使用简单方便、安全性能好、维护简单等特点。

●系统为一体化结构，设备底部均装有万向轮，可方便在生产车间内移动。

●参考尺寸：约600mm*500mm*400mm（长宽高），采用拉杆式控制箱。

●设备可连续工作，稳定性好，生产效率高，适合于大批量生产使用。

●本设备通过控制面板操作，集测试、监控、识别显示、调压器、试验变压器等元器件于主控制台内。

●整套设备具有良好的防触电隔离设计：高压电路和低压电路隔离，符合国家有关安全标准。

●具有良好的接地保护功能：开机时能自动检测设备接地状态，当发生接地不良时设备能够自动保护并禁止试验、同时发出提示，保护操作人员和试验设备安全；

●有防止误操作的设计措施；工作时有声光警示。

●门联锁功能（选配），当设备的门未关闭（试验区的栅栏没有关闭），系统无法启动；当设备的门在试验过程中打开（试验区的栅栏在试验中打开），系统直接实施保护；可有效提高系统的安全性，更好的保护试验人员。

●系统将西门子PLC+MCU作为底层核心控制元件，可靠性更好，控制更精确。

●系统供电电源及控制电源带隔离滤波电路，和主线路隔离，增强抗干扰能力，提高可靠性。

●绝缘电阻：设备电源端子对机壳绝缘电阻≥50MΩ。

●抗电强度：电源输入端与机壳间施加50Hz、有效值不低于1.5kV的试验电压，历时1min无异常声响、泄漏电流不骤增、无飞弧或者击穿现象。

●工控机配置：Intel i3，256GSSD固态硬盘，4GB 内存，WIN7（简体中文版）操作系统。

●使用寿命长、损耗小、无需预热的高压可控硅电力电子元件作为高压回路放电开关，不使用闸流管、电子管等。

●所有元器件，均采用国内或国际一流品牌产品，质量有保证，使用寿命更长。
