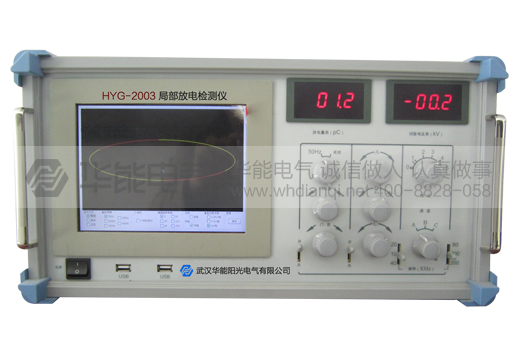

本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。
1、可测试品的电容量范围6pF~250µF
2、检测灵敏度及允许电流（见表1）
输入单 元序号 |
调谐电容范围 |
灵敏度（pC） （不平衡电路） |
允许电流有效值 |
|
不平衡电路 |
平衡电路 |
|||
1 |
0～25～100pF |
0.02 |
30mA |
0.25A |
2 |
25～100～400pF |
0.04 |
50mA |
0.5A |
3 |
100～400～1500pF |
0.06 |
120mA |
1A |
4 |
400～1500～6000pF |
0.1 |
0.25A |
2A |
5 |
1500～6000～25000pF |
0.2 |
0.5A |
4A |
6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
11 |
6.0～25～60μF |
5 |
25A |
200A |
12 |
25～60～250μF |
10 |
50A |
300A |
7R |
电阻 |
0.5 |
2A |
15A |
表1、检测灵敏度及输入单元允许电流值
3、放大器频带：
（1）低端：10kHz、20kHz、40kHz任选。
（2）高端：80kHz、200kHz、300kHz任选。
4、放大器增益调节：
粗调六檔，档间增益20±1dB；细调范围≥20dB。
5、时间窗：
（1）窗宽：可调范围15°～150°;
（2）窗位置：每一窗可旋转0°～170°；
（3）两个时间窗可分别或同时打开。
6、放电量表：
数字表头：以3½LED数字表显示；
0-100.0误差<±5%(以满刻度计)。
7、椭圆时基：
（1）频率50Hz、100Hz、150Hz、200Hz、400Hz。
（2）椭圆旋转：以30°为一档，可作150°旋转。
（3）显示方式：椭圆——直线――正弦
8、试验电压表：
（1）量程：100kV（可扩展）
（2）显示：3½数字电压表指示
（3）精度：优于±5%（以满刻度计）
9、具有零标功能，有利于局部放电的识别。
10、有A、B、C三个信号输入通道
11、体积：500*500*210（宽*深*高）mm 体积：460*420*260（宽*深*高）mm。
12、重量：约16kg。
◆ 局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。
◆ 操作与传统的模拟式局部放电测试仪器完全相同，简单易学。
◆ 自由选择椭圆、直线、正弦显示方式/p>
◆ 采用数字开窗技术，可避免干扰对测量的影响。
◆ 任意相位开窗，单窗、双窗任选，椭圆150度旋转。
◆ 可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。
◆ 可对当前放电图谱进行保存，实现测试结果的可追溯性。
