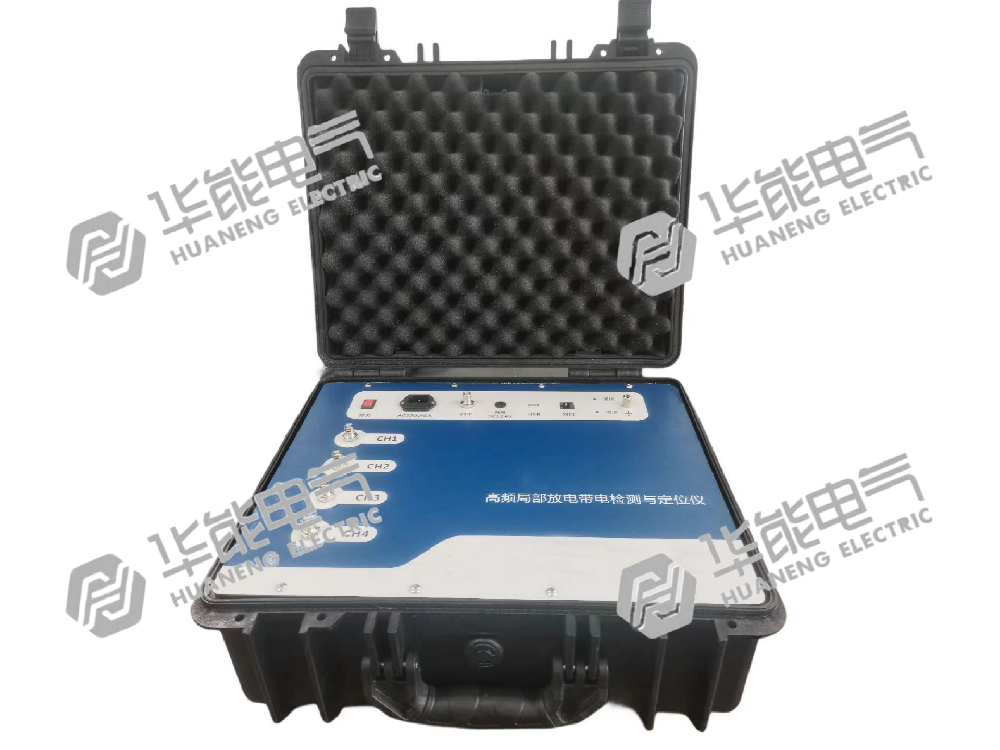

针对国家电网《电力设备带电检测技术规范》相关带电检测要求，本局放诊断分析仪采用高频局放（HF）、暂态地电压(TEV)联合检测方法测量局部放电，提供二维，三维，脉冲，趋势图谱波形和放电幅度，时域频域信息等情况，可以较好地评估电气设备局部放电情况。适用于各种高低压开关柜、中高压电力电缆等多种电气设备的局部放电检测。可以满足不同情况下，不同电力设备局部放电检测的需要，具有灵敏度高、定位精确度高、适应性能强的特点，产品综合技术性能达到了国内外先进水平。

　　适用范围

　　可以在不停电的状态下对10KV及以上电力电气设备进行带电局放检测，适用于局放信号的分布式检测和信号分析诊断。

　　仪器测量参数：

　　高频传感器(HF)

　　检测频带：0.3MHz～30MHz

　　测量范围：0～70dB

　　增益：-30～20dB

　　分辨率：0.1dB

　　传输阻抗：≥10mV/mA

　　输入阻抗：50Ω

　　暂态地电压传感器(TEV)

　　检测频带：3MHz～100MHz

　　测量范围：0～60dBmV

　　分辨率：0.1dB

　　线性度误差：<±20%

　　采样系统

　　采样频率：125MS/s

　　采样精度：14位

　　接口形式：BNC转BNC(HF), BNC转SMA(TEV)

　　输入阻抗：50Ω

　　信号同步系统

　　频率范围：20～300Hz

　　仪器外观尺寸

　　外形尺寸： 475*415*215 mm

　　重量： 8.5 KG

　　通信模式

　　网线连接

　　环境条件

　　环境温度 -25℃～50℃

　　相对湿度 ≤90%；

　　供电方式

　　220VAC供电或者电池供电（12.6V充电）

　　1.传感器分布式布局，扩展性强

　　支持4个通道局放同步测量，可以根据现场情况灵活取用。支持多台检测设备的联网协同测试。

　　2.实时监测

　　检测过程中，系统记录各检测点的实时数据，监测周期可灵活设置。

　　3.丰富的数图功能

　　支持多种局放图谱展示，包含局部放电PRPD, PRPS，相位特征图，椭圆窗，预览图，趋势折线图，脉冲时域频域图，等效时频图等，多方位展示超声波局放信号，不错过每一个检测细节。

　　4.多种同步方式

　　支持设备内同步，信号外同步同步方式，适应不同信号同步需求。

　　5.高灵敏度

　　最小可检测0.01mV信号。

　　6.抗冲击

　　可承受600KV的闪络冲击，终端设备不损坏、数据不丢失。

　　7.抗干扰

　　具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。
