产品名称 |

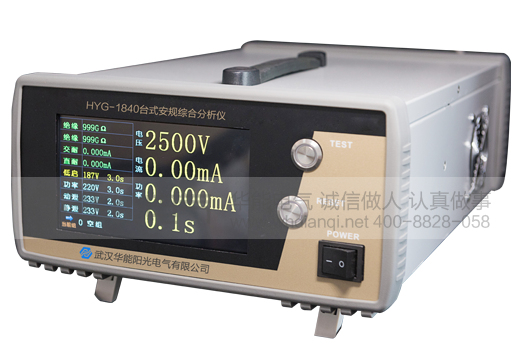

安全性能综合分析仪 |
|||
产品型号 |
HYG-1840 |
|||
随机附件 |
名称 |
单位 |
数量 |
备注 |
产品说明书 |
本 |
1 |
|
|
脚踏开关 |
套 |
1 |
已装机 |
|
报警灯 |
套 |
1 |
已装机 |
|
电源线 |
根 |
1 |
|
|
测试治具 |
套 |
1 |
已装机 |
|
合格证 |
本 |
1 |
|
|
内置点检工装 |
套 |
1 |
选配 |
|
交流耐压测试 |
||||
|
范围 |
分辨率 |
精度 |
|
输出电压 |
300~5000VAC |
1V |
±(1%示数+5V) |
|
输出频率 |
50/60Hz |
|
|
|
击穿电流 |
0.~100.00mA 短时间200mA峰值 |
0.001mA/0.01mA |
±(1% + 0.002mA) |
|
缓升时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
缓降时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
电流补偿 |
0～99.999 mA |
0.001mA/0.01mA |
|
|
电弧侦测 |
0～100.00mA |
0.01mA |
±5% |
|
直流耐压测试 |
||||
|
范围 |
分辨率 |
精度 |
|
输出电压 |
300~6000VDC |
1V |
±(1%示数+5V) |
|
击穿电流 |
0～9.999mA |
0.001mA |
±(1% + 0.002mA) |
|
缓升时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
缓降时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
绝缘电阻测试 |
||||
|
范围 |
分辨率 |
精度 |
|
输出电压 |
300~3000V |
1V |
±(1%示数+5V) |
|
绝缘电阻 |
0.5M~999GΩ |
0.01M/0.1M/1M/10M/100M/1G |
0.60M~9.99M ±(1%示数+0.03M) 10.0MΩ~99.9MΩ ±(3%示数+0.3M) 100MΩ~9999MΩ ±(5%示数+3M) 10.0GΩ~100GΩ ±(15%示数+ 0.8G) |
|
缓升时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
缓降时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
延迟时间 |
0～999.9s |
0.1s |
±(1% + 0.1s) |
|
接地电阻测试 |
||||
|
范围 |
分辨率 |
精度 |
|
输出电流 |
1.0～32.0A（选配42A） |
0.1A |
±(1%示数+0.2A) |
|
输出频率 |
50/60Hz |
|
|
|
接地电阻 |
10～600.0mΩ（电压不超12V） |
0.1 mΩ |
±(1%示数+2.0mΩ) |
|
电阻补偿 |
0～600.0mΩ |
0.1 mΩ |
±(1%示数+2.0mΩ) |
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
泄漏电流测试 |
||||
|
范围 |
分辨率 |
精度 |
|
输出电压 |
30.0～300.0V |
0.1V |
±(0.2%示数+0.5V) |
|
输出电流 |
16.000A |
0.001A |
±(0.2% + 0.01A) |
|
泄漏电流 |
0.0050～12.000mA |
0.0001/0.001 mA |
±(1% + 3uA) |
|
测试时间 |
1.0～999.9s |
0.1s |
±(1% + 0.1s) |
|
人体网络 |
6种 |
|
|
|
电流补偿 |
0.0050～12.000mA |
0.0001/0.001 mA |
±(1% + 3uA) |
|
功率测试 |
||||
|
范围 |
分辨率 |
精度 |
|
电压 |
30.0～300.0V |
0.1V |
±(0.2%示数+0.5V) |
|
电流 |
16.000A |
0.001A |
±(0.2% + 0.01A) |
|
功率 |
3500W |
0.1W/1W |
±(0.3% + 4.0W) |
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
低压启动测试 |
||||
|
范围 |
分辨率 |
精度 |
|
电压 |
30.0～300.0V |
0.1V |
±(0.2%示数+0.5V) |
|
电流 |
16.000A |
0.001A |
±(0.2% + 0.01A) |
|
功率 |
3500W（由内置电源决定） |
0.1W/1W |
±(0.3% + 4.0W) |
|
测试时间 |
0.5～999.9s |
0.1s |
±(1% + 0.1s) |
|
并行测试 |
||||
标配 |
接地+耐压 |
|||
选配 |
接地+功率，耐压+功率，接地+耐压+功率 |
|||
电源 |
||||
内置电源 |
无 |
|||
外置电源 |
选配 |
|||
控制与接口 |
||||
PLC开关量 |
合格、不合格、测试中 |
|||
RS232 |
标配 |
|||
WiFi功能 |
标配 |
|||
USB |
无 |
|||
LAN网口 |
无 |
|||
1. 体积小巧：
a) 便携设计：整机尺寸132×284×470（mm），3U高度，18Kg重量；
b) 7寸彩色触控屏，大字体显示实测值。
2. 功能齐全：
八合一：接地电阻、绝缘电阻、交/直流耐压、动/静态泄漏电流、功率、低压启动和电弧侦测；
3. 高精度：
安规项目测试精度1%，功率类测试精度0.2%；
4. 速度快：
a) 采用先进器件，切换速度小于0.1S，寿命长，可靠性高；
b) 具有并行测试功能（接地+耐压）。
5. 宽量程：
a) 绝缘电阻测试电压3000V（可选6000V），测试范围达999GΩ；
b) 极小的耐压击穿电流和泄漏电流（1μA）可准确测量；
c) 小功率（1W）准确测量；
d) 内置电源支持小电压输出（10V），满足特殊灯具等产品测试需求。
6. 更合规：
a) 耐压容量500VA（5KV/100mA，短时间200mA峰值）；
b) 泄漏电流采用1MHz带宽真有效值测试，内置6种人体网络；
c) 具备直流耐压和电弧侦测功能；
d) 接地电阻测试电流可选配40A，符合新标准。
7. 独创实用功能：
a) 台式可内置500W变频电源（AC1846），对于灯具等小功率用电器（或者不测动泄、功率和低启时的任何用电器），台式综测即可实现全部测量项目，节省成本和空间；
b) 多档功率自动匹配或断电换挡测试功能，适用于灯具、风扇等多档功率产品的测试；
c) 双键模式启动，可快捷切换测试组；
d) 接地引导启动模式，节省脚踏（按键）动作，提升效率；
e) 支持输出电压缓升功能，满足灯具或开关电源等特殊测试需求。
8. 信息化：
a) 测试数据本机存储，可通过WiFi通讯和手机APP功能，导出测试数据；
b) 本机可直接连接条码扫描仪，根据条码选择和启动测试组、查询测试结果；
c) 远程升级和远程诊断功能。
9. 更安全
a) 具备地线检测、漏电、过流等全面的保护功能；
b) 残余电力快速释放功能，确保测试人员安全。
10. 易操作使用
a) 7寸彩色触控屏，索引式设置界面，使用便捷，显示直观；
b) 内置丰富的帮助信息，方便操作员培训上岗；
c) 具备管理员和测试员两种模式，管理员预置参数权限，测试员仅使用权限，不能更改 ；
d) 仪表附件采用纠错式接插件，免去复杂的安装调试环节。
11. 易维护
a) 功能电路模块化设计，免工具拆装，排故简单快捷，解决售后难题；
b) 故障自诊断功能，自动诊断报告故障模块。
