HYG2670系列交/直流耐压、绝缘测试仪，是一种高性能绝缘、耐压测试仪器。可同时显示绝缘电阻值，耐压电压、击穿电流值等，具有多种测试功能。该系列测试仪高压输出准确度高（优于5%），漏电流测试精度高（优于5%），绝缘电阻测试速度快，既适用生产线快速化流水检测，又适合实验室多功能高精度要求。
仪器的测量原理符合《GB4706.1》、《GB3883.1》、《GB4943》安全性能检测要求，可对采用基本绝缘、附加绝缘和加强绝缘的器具进行电气强度、绝缘电阻测试。适用于家用电器、仪器仪表、办公设备、电动工具、绝缘材料的耐电压、绝缘电阻试验。
1. 一般规格：

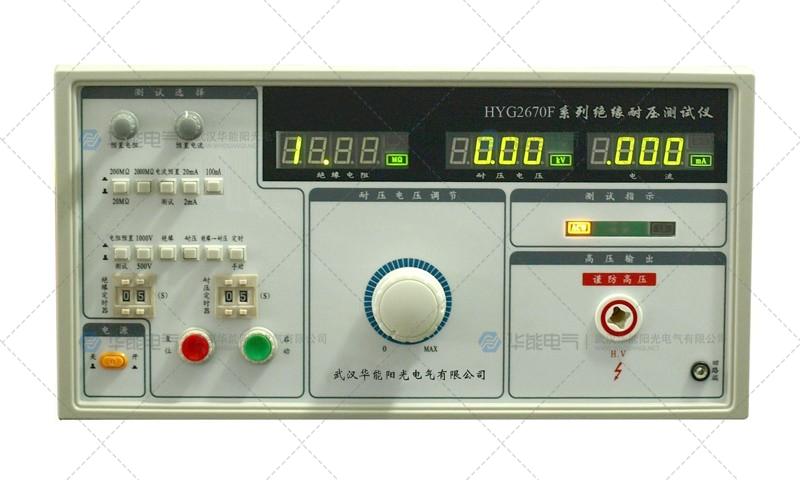

显示界面 |
绝缘电阻值、耐压电压和击穿电流三屏LED数码显示 |
工作环境 |
0-40℃, 20-80%RH |
输入电压 |
220Vac±10% |
输入频率 |
50/60Hz |
保险丝 |
Fuse 5A/8A 250V 慢断 |
外形尺寸 |
280mm(W)×89mm(H)×380 mm(D) |
2. 技术指标
功能型号 |
HYG2670E |
HYG2670D |
HYG2670F |
HYG2670C |
|||
交 流 耐 压 |
额定输出负载 |
AC5kV/20mA |
AC5kV/100mA |
||||
输出电压范围及精度 |
0.3-5kV ±5% |
||||||
输出频率及精度 |
50Hz ±0.5% |
||||||
输出波形 |
正弦波，波峰因数= 1.3 - 1.5 |
||||||
输出电流范围及精度 |
0.20-20.00mA ±5% |
0.20-100.0mA ±5% |
|||||
变压器功率 |
300VA |
500VA |
|||||
定时时间范围及分辨率 |
1-99s，分辨率1s |
||||||
直 流 耐 压 |
额定输出负载 |
—— |
DC5kV/10mA |
—— |
DC5kV/20mA |
||
输出电压范围及精度 |
—— |
0.3-5kV ±5% |
—— |
0.3-5kV ±5% |
|||
输出电流范围及精度 |
—— |
0.2-10.00mA±5% |
—— |
0.2-20.0mA ±5% |
|||
测试时间范围及分辨率 |
—— |
1-99s，分辨率1s |
—— |
1-99s，分辨率1s |
|||
绝 缘 电 阻 |
额定输出负载 |
2VA(DC1000V/2mA) |
|||||
输出电压范围及精度 |
DC 500V/1000V按键选择 ±5% |
||||||
输出电压纹波系数 |
<1%(纯电阻1000V/1mA) |
||||||
绝缘电阻测试范围 |
2-2000MΩ |
||||||
绝缘电阻测试精度 |
DC500V:2-1000MΩ ±5% DC1000V:2-2000MΩ ±5% |
||||||
测试时间范围及分辨率 |
1-99s，分辨率1s |
||||||
