一、试验变压器部分

试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

工作原理

1、交流、交直流试验变压器：

将工频电源输入操作箱（或操作台），经自藕调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是交流高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。

        交流试变原理图                                                交直流试变原理图

2、带抽头试验变压器：

为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图如下：

3、串级试验变压器：

为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。图二为三级串试验变压器的原理接线图。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（总）=U1+U2+U3S,

                       串级试变原理图

二、控制台部分

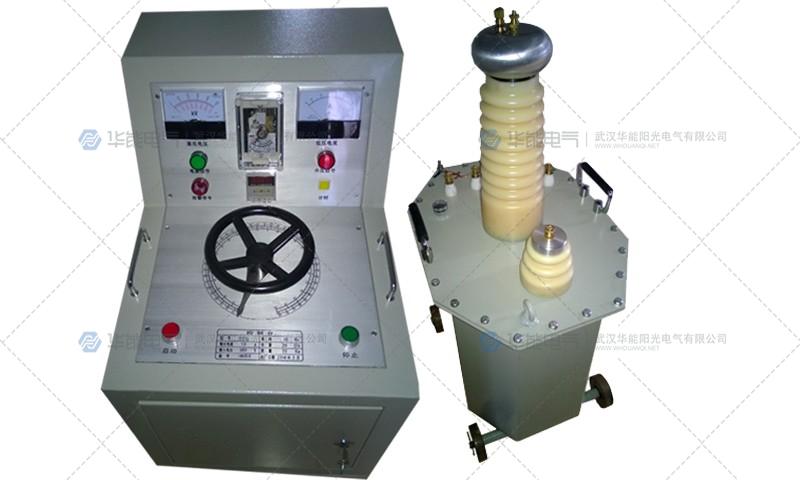

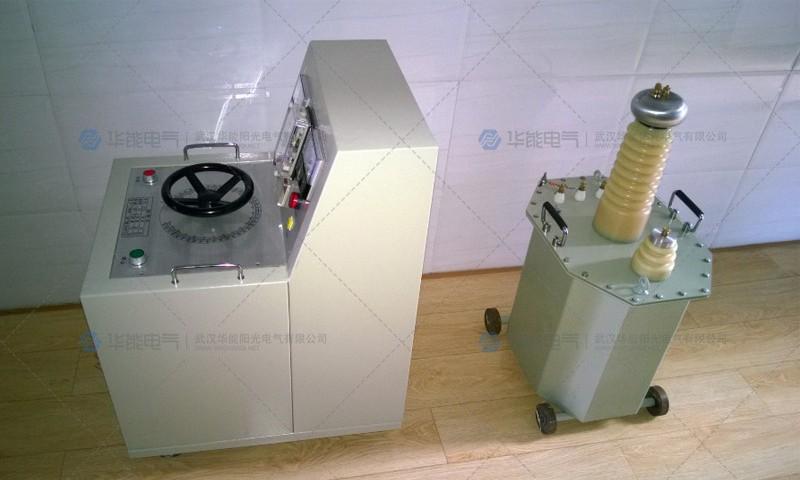

本产品是轻型高压试验变压器的配套设备，外壳由冷轧钢板焊接而成，采用铝合金喷砂面板，装有优质脚轮。具有性能优越，外形美观，结构牢固，移动方便等优点。

超过50KVA时，采用感应调压器，调压器外置。

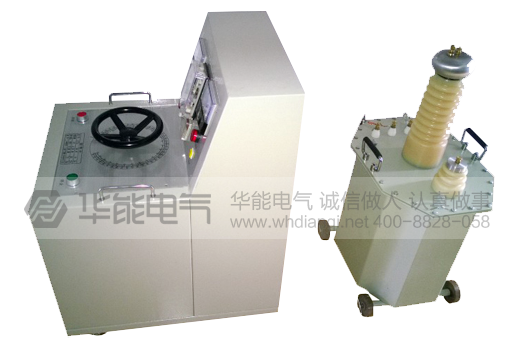

1.HYG-15KVA/50KV/25KV

容量：15KVA 输入电压：400V 输入电流：37.5A

输出电压：50KV/25KV 输出电流：300A/600mA

2、交流试验变压器参数(常用规格)：

2、交直流技术参数：

交直流两用型试变的参数同上表，直流参数中的额定直流电压为交流的1.4倍，额定直流电流为交流电流的0.7倍。

本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外。仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
