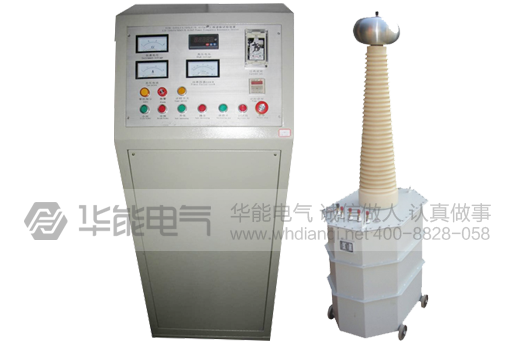

HYG高压耐压试验是根据DL/T848.2-2004行业标准而设计生产的。全套装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。HYG高压耐压试验仪是根据DL/T848.2-2004行业标准而设计生产的。全套装置由HYG高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

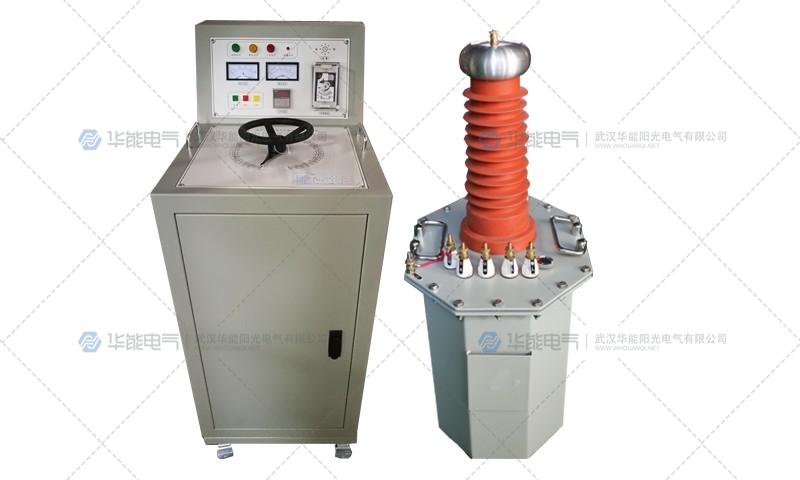

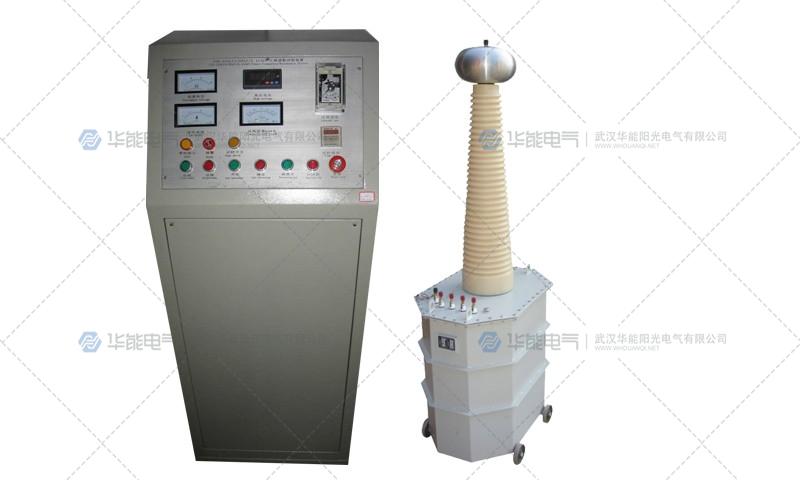

产品分为一体式装置和分体式装置两类。

试验变压器的容量选择

标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9

式中：Pn——标称试验变压器容量(kVA)

     Vn——试验变压器的额定输出高压的有效值(kV)

k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。

Ct——被试品的电容量(pF)

ω——角频率，ω=2πf， f——试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的棒式或悬式绝缘子             几十微法

简单的分级套管                     100~1000pF

电压互感器                         200 ~ 500pF

电力变压器 〈 1000kVA                 ~1000pF

            〉1000kVA             1000~10000pF

高压电力电缆和油浸纸绝缘           250~300pF/m

气体绝缘                           ~60pF/m

封闭变电站，SF6气体绝缘           100~10000pF

对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。

Vn =50~100kV        k = 4

Vn =150~300kV       k = 3

Vn 〉300kV          k = 2

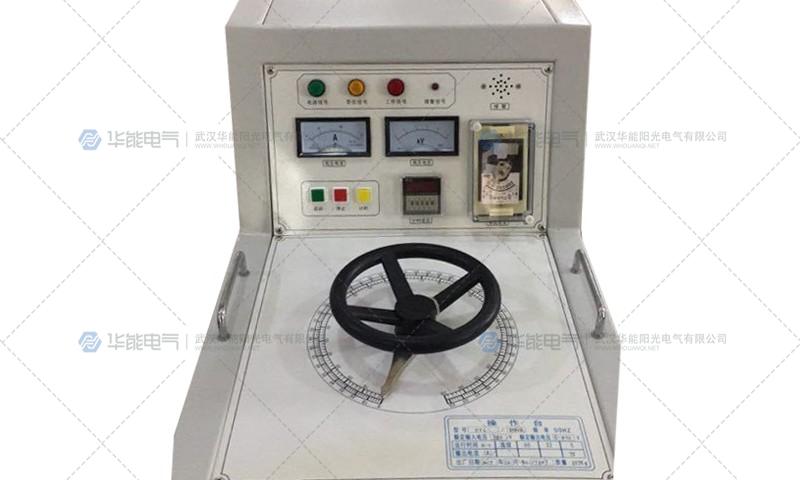

控制箱（台）台技术参数、规格及选用配套

该控制箱（台）的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P0=0.75P选配。式中P0—试验变压器容量；P—调压器容量。如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P0=P。

控制箱（台）的型号及技术参数如下表

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。

    图1：单台试验变压器         图2：单台试验变压器内部结构图

          外部结构示意图

1—短路杆D      2—均压球        3—高压套管

4—变压器提手    5—油阀    6、7—次压输入a、x

8、9—测量端子E、F   10—变压器外壳接地端

11—高压尾X     12—高压输出A    13—高压硅堆

14—变压器油        15—铁芯     16—次低压绕组

17—测量绕组       18—二次高压绕组

在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出
