试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料、新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能及不燃性，使得它作为新的绝缘介质得到广泛的应用。
本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（依电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用.
一、试验变压器的使用条件：
1、试验变压器额定使用条件下应满足下列要求
Ａ、周围环境温度：最高气温＋４０℃ 最低气温－２０℃
Ｂ、空气最大相对温度，当空气温度为２５℃时，相对湿度不超过８５％。
Ｃ、安装地点无严重影响变压器绝缘的气体、蒸气、化学性积尘，污垢及其它爆炸性介质的场所。
Ｄ、试验变压器使用时应使其输入电压逐步升高且应在输出端串入足够的保护电阻，切忌高压状态下断合设备。
2、变压器允许运行时间
在额定容量的额定电压下，连续运行不得超过半小时，每次工作时间间隔为工作时间的５ －１０倍，以保证变压器的充分散热，在额定电压和额定电流的三分之二的工况条件下允许长期连续运行。
二、技术指标：
1、 产品类型：交流、交直流、交流串激、交直流串激÷
2、 电压等级：10－600KV
3、 容量范围：10－600KVA
4、 空载电流<7％
5、 阻抗电压<8％
6、 额定电压局放量≤5pc
三、试验变压器参数：（常规参数见下表）
规格 |
容量KVA |
低压侧 |
高压侧 |
测量 变化 |
6分钟 温升℃ |
阻抗 电压％ |
空载 电流％ |
质量 Kg |
外形尺寸 长Х宽Х高 mmХmmХmm |
||
电压V |
电流 A |
电压KV |
电流 mA |
||||||||
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
500 |
50 |
10 |
<4 |
30 |
200Х275Х640 |
3/50 |
3 |
200 |
15 |
50 |
60 |
500 |
50 |
10 |
<4 |
35 |
240Х300Х690 |
5/50 |
5 |
200 |
25 |
50 |
100 |
500 |
50 |
10 |
<4 |
35 |
240Х300Х690 |
6/50 |
6 |
200 |
30 |
50 |
120 |
500 |
50 |
10 |
<4 |
40 |
250Х355Х710 |
10/50 |
10 |
200 |
50 |
50 |
200 |
500 |
50 |
10 |
<4 |
60 |
260Х375Х750 |
15/50 |
15 |
400 |
37.5 |
50 |
300 |
500 |
50 |
8 |
<4 |
70 |
270Х420Х800 |
20/50 |
20 |
400 |
50 |
50 |
400 |
500 |
50 |
8 |
<4 |
85 |
285Х440Х820 |
30/50 |
30 |
400 |
75 |
50 |
600 |
500 |
50 |
8 |
<4 |
100 |
295Х386Х840 |
50/50 |
50 |
400 |
125 |
50 |
1000 |
500 |
50 |
8 |
<4 |
120 |
320Х416Х910 |
10/100 |
10 |
200 |
50 |
100 |
100 |
1000 |
50 |
10 |
<4 |
65 |
350Х475Х1300 |
15/100 |
15 |
400 |
37.5 |
100 |
150 |
1000 |
50 |
8 |
<4 |
85 |
510Х390Х1320 |
20/100 |
20 |
400 |
50 |
100 |
200 |
1000 |
50 |
8 |
<4 |
100 |
540Х400Х1340 |
30/100 |
30 |
400 |
75 |
100 |
300 |
1000 |
50 |
8 |
<4 |
110 |
560Х410Х1360 |
50/100 |
50 |
400 |
125 |
100 |
500 |
1000 |
50 |
8 |
<4 |
125 |
600Х460Х1410 |
10/150 |
10 |
200 |
50 |
100 |
66.7 |
1500 |
50 |
10 |
<4 |
90 |
265Х380Х1750 |
15/150 |
15 |
400 |
37.5 |
150 |
100 |
1500 |
50 |
8 |
<4 |
100 |
510Х390Х1800 |
20/150 |
30 |
400 |
50 |
150 |
133.3 |
1500 |
50 |
8 |
<4 |
110 |
540Х415Х1800 |
30/150 |
30 |
400 |
75 |
150 |
200 |
1500 |
50 |
8 |
<4 |
125 |
560Х430Х1800 |
50/150 |
50 |
400 |
125 |
150 |
333.3 |
1500 |
50 |
8 |
<4 |
140 |
640Х490Х1850 |
1、YDQ系列产品其设计构思、材质选择及工艺流程都是全新的，因此不仅体积小、重量轻、外形美，而且各项技术指标都达到了《JB3570－９８》标准要求。

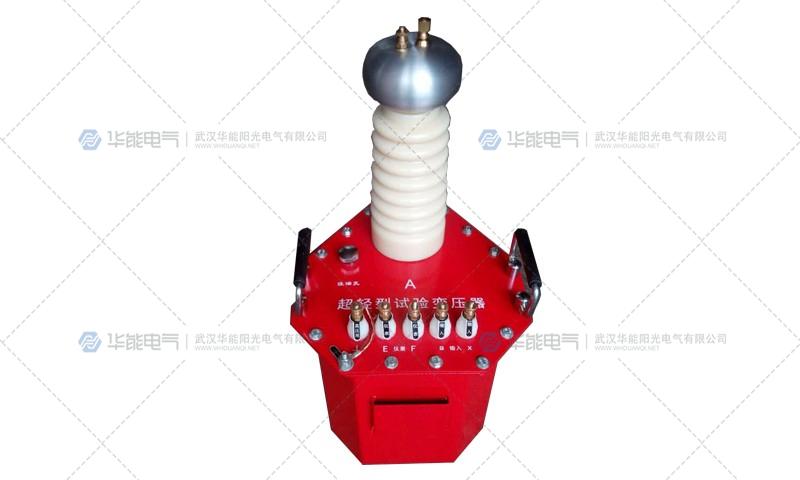

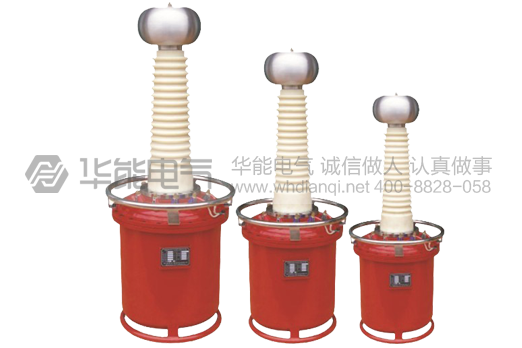

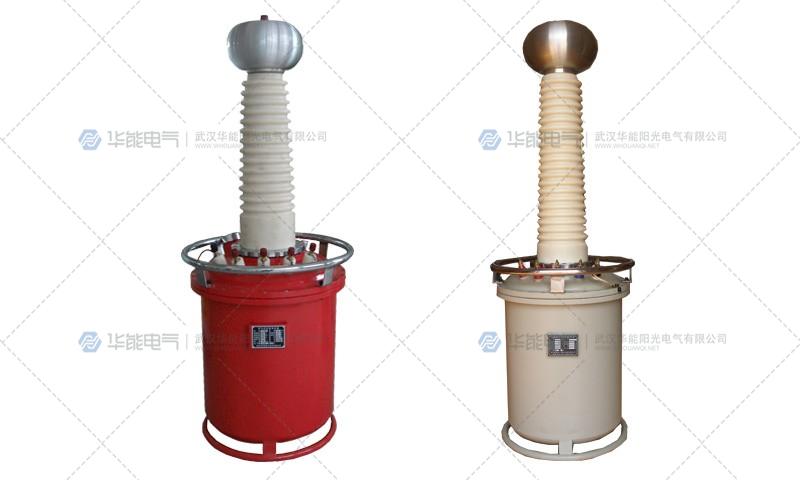

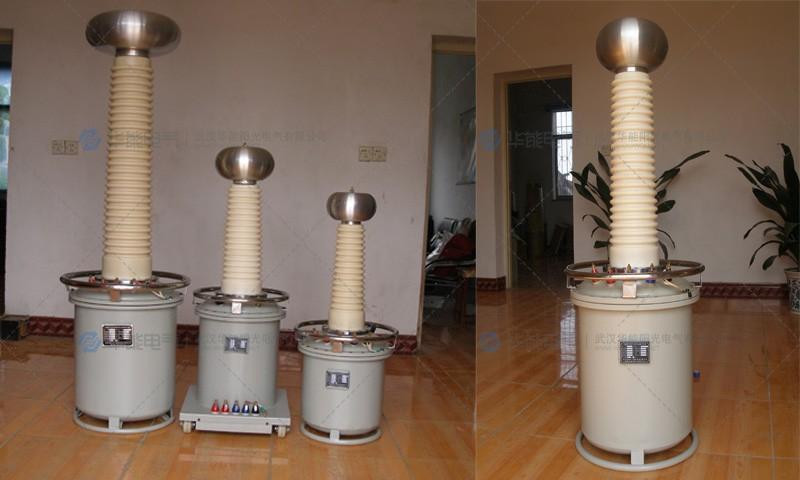

YDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是圆柱形，内充入SF６气体。
2、YDQ（JZ）产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。
