随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过600MW，水力发电机组，单机最大容量已达700MW；这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。

1. 技术参数

额定容量： 500 kVA                 额定频率： 50   Hz

额定电压：   25   kV           额定电流：20A

可调电感量范围：4~20H        可调间隙范围:0~320mm

2．装置组成

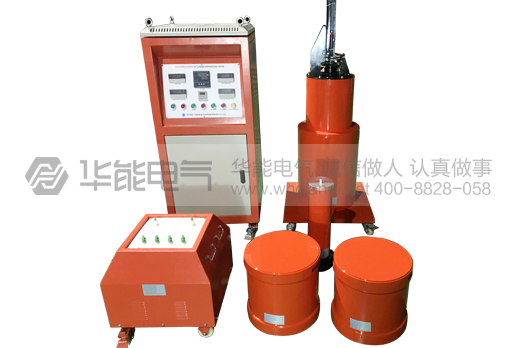

™ 激励变压器HYG-60kVA/3kV/0.4kV           1台

™ 可调电抗器HYG(TL)-250kVA/25kV                 1台

™ 固定电抗器HYG-125kVA/25kV           2台

™ 控制台HYG-60kVA/380V                       1台

™ 交流分压器HYG-25kV/2000pF                      1台

3．工频谐振试验的基本原理

 工频谐振有串联谐振和并联谐振两种方式，这两种方式取用电源容量的补偿效果基本相同，达到全补偿后，输入容量都可降为试验输出容量的1/Q以下。
