1、满足400mm2,110kV电缆交流耐压试验，长度2km，电容≤0.312uF,试验频率30~300Hz,试验电压U≤128kV。

2、满足120MVA/110kV以下变压器交流耐压试验，电容≤0.025uF,试验频率45~65Hz,试验电压U≤160kV。

3、满足110kV母线，GIS交流耐压试验，试验频率30~300Hz,试验电压U≤265kV。

一、系统技术参数

额定输出电压：       0～270kV

谐振电压波型：       正弦波，波形畸变率＜1.0%

最大被试品电流；       5A

最大试验容量：         1350kVA

输出频率：    30～300Hz

工作时间：    满功率输出下，连续工作时间60min

品质因素：       30～90

输入工作电源：    三相380V±10%，50Hz

环境温度：       －15℃～+40℃

相对湿度：       ＜90RH%，无凝露状况

海拔高度：       ＜3500m

噪声：    ≤50dB

二、工作环境

环境温度：－150C –40 0C;

相对湿度：≤90%RH;

海拔高度:  ≤3500米。

三、系统执行标准

GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T849.6-2004      《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》

JB/T9641-1999 《试验变压器》

GB10229              《电抗器》

GB/T.311-1997       《高压输变电设备的绝缘与配合》

DL/T846-2004         《高电压测试设备通用技术条件》

GB4793-1984     《电子测量仪器安全要求》

GB2900               《电工名词术语》

GB4208 《外壳防护等级》

GB191      《包装贮运标志》

GB/T16927-1997 《高电压试验技术》

四、装置容量确定

满足400mm2,110kV 电缆交流耐压试验，长度2km，电容≤0.312uF,试验频率30~300Hz,试验电压U≤128kV。

频率取35Hz

试验电流 I=2πfCU试 =2π×35×0.312×10-6×128×103=8.7A

对应电抗器电感量 L=1/ω2C=66H

设计二节电抗器，将二节电抗器并联使用,则单节电抗器的参数为675kVA/135kV/5A/132H，装置总容量为1350kVA。

验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.025uF,试验频率45~65Hz,试验电压U≤160kV。

使用电抗器二节串联，此时电感量为L=132*2=264H,

试验频率f=1/2π√LC=1/(2×3.14×√264×0.025×10-6)=61.9Hz。

试验电流I=2πfCU试 =2π×61.9×0.025×10-6×160×103=1.5A。

结论：装置容量定为1350kVA/270kV/45kV，分二节电抗器，电抗器单节为675kVA/135kV/5A/132H，使用电抗器组合能满足上述被试品的试验要求。

五、试验时使用关系表

六、主要部件的技术规范及性能

6.1 变频电源控制箱 HYG-50kVA/0.4kV    1台

6.1.1 技术参数

6.1.1.1 输入工作电源： 三相380V±5%，50Hz。

6.1.1.2 输出电压和电流： 0～400V，最大电流125A。

6.1.1.3 输出频率： 30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。

6.1.1.4 额定输出容量： 50kVA

6.1.1.5 外形尺寸和重量： 600×600×1200mm；150kg

6.1.2 性能特点

6.1.2.1 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。

6.1.2.2 试验模式：手动试验模式、自动试验模式

a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。

b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。

6.1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。

6.1.2.4 数据存储功能：试验结果保存、回查等。

a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。

b、数据查询：可将已保存的试验结果数据显示到屏幕上。

6.1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。

6.1.2.6 调频范围设定：调频范围可设为20～300Hz。

6.1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具安全性，有效保护人身、设备及试品的安全。

6.1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

6.1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿

6.1.2.10断电保护：试验电源断电后，装置能快速保护

6.2 激励变压器 JLB-50kVA/1.5kV/3kV/5kV/15kV/0.4kV     1台

配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的最大利用率及重量最轻。10kV电缆等电气设备试验时,使用1.5kV输出端;35kV电缆等电气设备试验时，使用3kV输出端; 110kV电缆,13.8kV发电机试验时，使用5kV输出端; 110kV变电站试验时，使用15kV输出端;

6.2.1 技术参数

6.2.1.1 额定容量：  50kVA

6.2.1.2 输入电压：  0～400V

6.2.1.3 输出电压：    1.5kV ;3kV;5kV;15kV

6.2.1.4 工作频率范围：  30～300Hz

6.2.1.5 工作时间：  60min

6.2.1.6 外形尺寸和重量：700×500×800mm；320kg

6.2.1.7 适用范围：  电气主设备试验及电缆试验

6.2.2 性能特点

6.2.2.1 激励变为油浸式结构。

6.2.2.2 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。

6.2.2.3 内置过压保护，防止击穿反击。

6.3 高压谐振电抗器 DK-675kVA/135kV   2台

6.3.1 技术参数

6.3.1.1 额定最高工作电压： 135kV（有效值）

6.3.1.2 额定最大工作电流： 5A（有效值）

6.3.1.3 额定容量：    675kVA

6.3.1.4 额定电感量：    132H

6.3.1.5工作频率：            30～300Hz

6.3.1.6 工作时间：    60min

6.3.1.7 外形尺寸和重量：      φ500×1000mm；380kg/台

6.3.2 性能特点

6.3.2.1 高压谐振电抗器采用油浸式结构，外有憎水层，防潮性能好，绝缘耐热等级F级，满足干式电抗器国家规范要求。

6.3.2.2 电抗器为便携式，体积小，重量轻。

6.3.2.3 电抗器配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。

6.4 电容分压器 FC-270kV/1000pF    1台

6.4.1 技术参数

6.4.1.1 工作方式：    纯电容式

6.4.1.2 额定电压：    270kV有效值

6.4.1.3 额定电容量： 1000pF

6.4.1.4 工作频率：    30～300Hz

6.4.1.5 测量误差：    ＜1.5%

6.4.1.6 外形尺寸和重量：     φ120×1000mm；8kg(2只)

6.4.2 性能特点

6.4.2.1 额定电压下可连续运行1小时。

6.4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。

6.4.2.3 在20℃、0.4～0.5UN下介损值：≤0.15

6.4.2.4 分压比误差：有效值时≤1.0%，

6.4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。

6.4.2.6 电压测量通过专用测试引线引至变频电源进行测量。

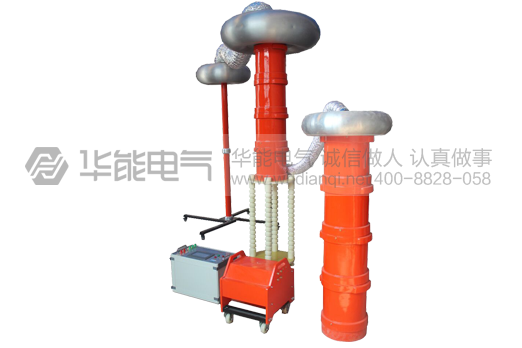

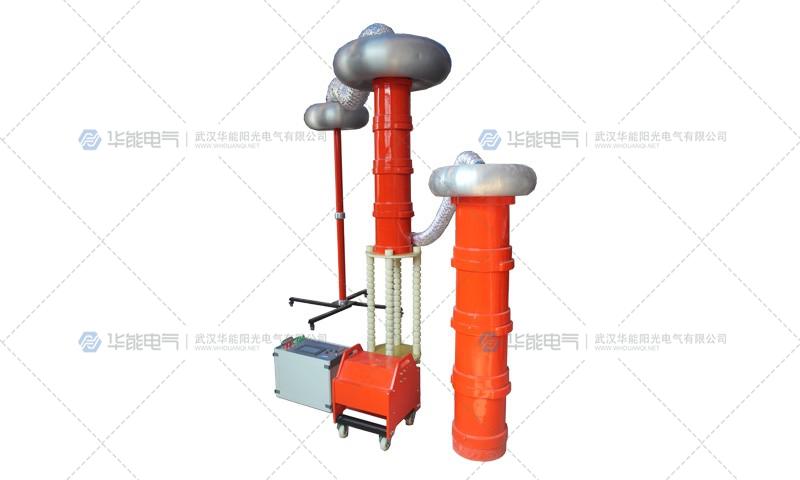

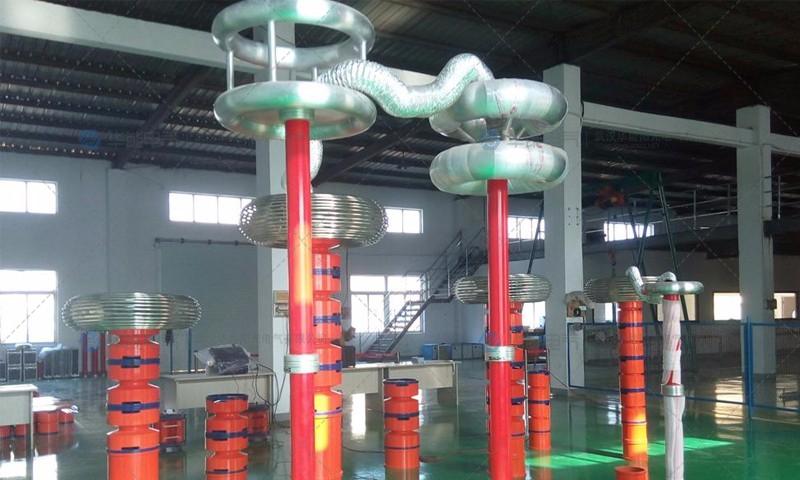

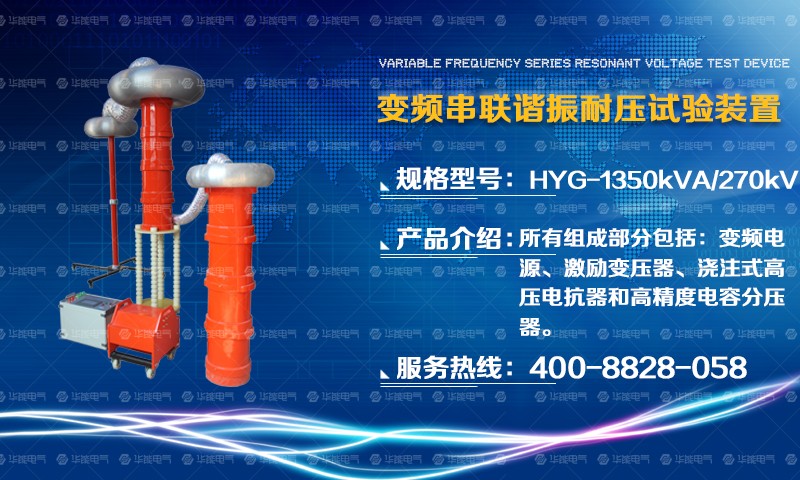

充分利用我公司在电子测量技术和电磁兼容方面的优势，完全自主开发设计和生产该套设备所有组成部分包括：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器。

具备手动/自动模式、大屏幕显示、试验参数设置，并具有自动计时及操作提示功能。

具备多项保护功能，如：过压、过流保护、放电保护、失谐保护等。
