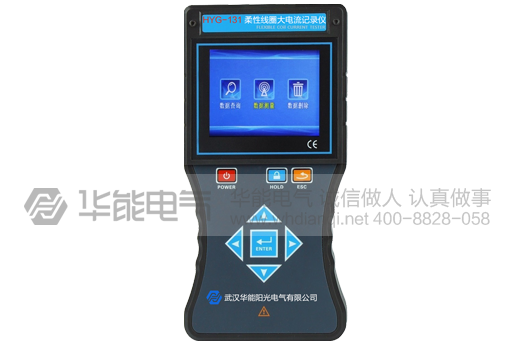

柔性线圈大电流记录仪是为现场在线测试、监控、记录交流电流、漏电流、波形、频率而精心设计制造的，由主机柔性线圈软件通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、变压器靠墙接地铁芯电流测试、粗导线电缆测试、继电保护可控硅整流变频调速半导体开关功率电子转换设备电弧焊接等信号严重畸变的工业环境的电流测试柔性线圈，即Coil(洛氏线圈)，采用先进的洛氏线圈或称罗氏线圈是一个在非铁磁性材料上均匀缠绕的环形线圈无磁滞效应，几乎为零的相位误差磁饱和现象线性度极高，抗干扰能力强。输出信号是电流对时间的微分通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体，非接触测量，安全快速；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所,测量精度高,可靠性强、响应频带宽，用户可根据需求定制线圈长度,主机LCD显示，一目了然。同时具有比较大的存储空间，能存储6000组数据，还具有自动存储间隔时间设定功能，从1～60分钟内设置。
功 能 |
交流电流、漏电流、大电流、波形、频率测量记录 |
电 源 |
DC 7.4 V 可充锂电池 |
测试方式 |
柔性CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流。 |
线圈内径 |
内径φ300mm(可以根据需要定制) |
量 程 |
AC 0.00A～20000A |
分 辨 率 |
AC 10mA |
精 度 |
±2%±3dgt(导线处于柔性线圈中心位置，23℃±2℃) |
线圈长度 |
长度约1450mm |
被测电流频率 |
50Hz/60Hz(自动识别) |
显示模式 |
3.5彩屏 |
主机尺寸 |
207mm×101mm×45mm |
线圈粗细 |
φ7.5mm(非常适合于狭窄环境和排线密集的场所等) |
质 量 |
主机280g(含电池)；柔性钳190g；总质量约1.25kg |
电场干扰 |
无磁滞效应，抗干扰能力较强 |
位置误差 |
被测导线应尽量处于柔性线圈的中心位置，不要靠近开合口处，开合口处测试误差约增大一倍或更多。 |
采样速率 |
2次/秒 |
数据存储 |
6000组(掉电或更换电池不会丢失数据) |
设定时间 |
1～60分钟内设定记录间隔时间，0分钟为不自动存储 |
记录时间 |
节电模式下连续工作约30小时 |
线路电压 |
AC 600V以下线路测试 |
溢出显示 |
超量程溢出功能：“OL”符号显示 |
电池电压 |
当电池电压降到3.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
额定电流 |
节电模式下5mA，最大120mA |
引线长度 |
标准2米 |
工作温湿度 |
-10℃～40℃；80%rh以下 |
存放温湿度 |
-10℃～60℃；70%rh以下 |
绝缘强度 |
AC 2kV/rms(主机外壳前后两端之间) |
适合安规 |
IEC1010-1、IEC1010-2-032、污染等级2、CAT VI(1000V) IEC61326(EMC标准) |
