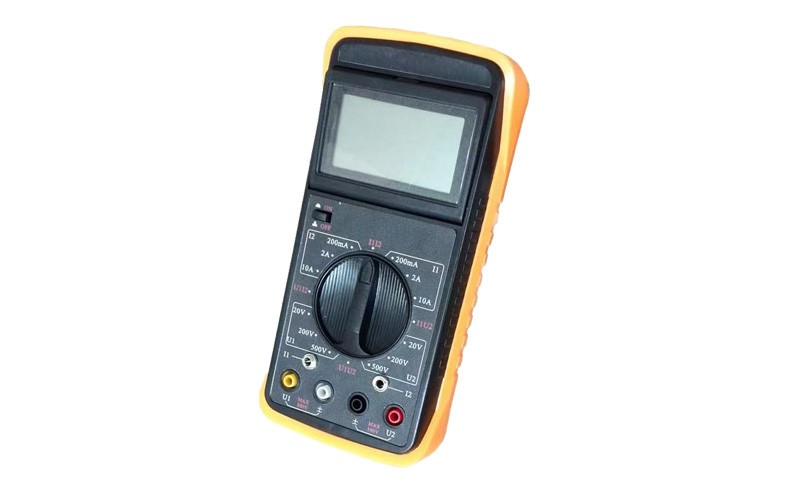

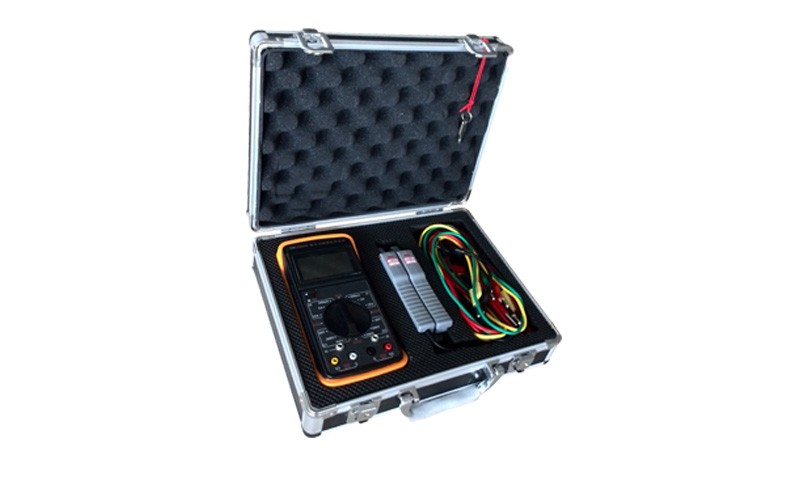

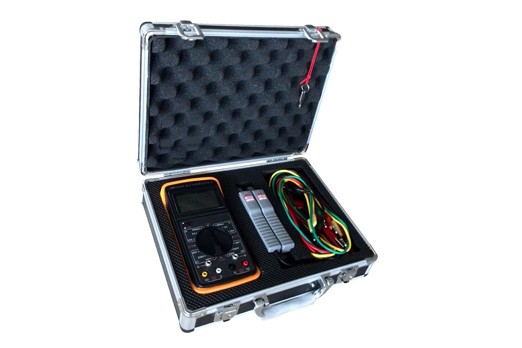

HYG-2000E数字式双钳相位伏安表是我公司钳形系列仪表的最新产品，该仪器是一款手持式，双通道输入的一种全数字化、多功能、高精度测量仪器。该仪器应用最新微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，工频频率、相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种安全、准确、便捷的新型电力仪表。
数字式双钳相位伏安表适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。
1．基准工作条件
影响量 |
基准条件 |
工作条件 |
备注 |
环境温度 |
23℃±1℃ |
-10℃～40℃ |
|
环境湿渡 |
40%～60% |
＜80% |
|
信号波形 |
正弦波 |
正弦波 |
β=0.05 |
信号频率 |
50Hz±1Hz |
45Hz～65Hz |
|
仪表工作电压 |
9V±0.1V |
9V±1V |
|
测相位时电压幅值 |
220V±20V |
30V～500V |
|
测相位时电流幅值 |
2A±0.2A |
10mA～20.00A |
|
外电场、磁场 |
应避免 |
||
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．量程及精度误差
类别 |
量程 |
分辨率 |
基本误差 |
电压 |
AC 0.00V～600V |
0.01V |
±(1.5%rdg+3dgt) |
电流 |
AC 0.0mA～20.0A |
0.1mA |
±(1.5%rdg+3dgt) |
相位 |
0.0°～360° |
0.1° |
±1° |
频率 |
45Hz～65Hz |
0.01Hz |
±0.5Hz |
注：工作条件下相位误差为±3°。
3.一般规格
功能 |
测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 |
电源 |
DC9V碱性干电池 |
功耗 |
开启背光灯最大耗电30mA，电池连续工作12小时以上 |
显示模式 |
LCD显示，60×33mm |
仪表尺寸 |
长宽厚：192×92.5×36mm |
电压量程 |
AC 0.00V～600V |
电流量程 |
AC 0.0mA～20.0A |
相位量程 |
0.0°～360.0° |
频率量程 |
45.00Hz～65.00Hz |
分辨率 |
电压：AC 0.01V |
电流：AC 0.1mA |
|
相位：0.1° |
|
频率：0.01Hz |
|
检测速率 |
约2秒/次 |
数据保持 |
测试中按HOLD键保持数据，“H”符号显示 |
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
背光功能 |
适合昏暗场所及夜间使用 |
电压检测 |
当电池电压低于7V时，电池电压低符号显示 |
仪表质量 |
主机：362g(装上电池) |
尖嘴形电流钳：180g×2 |
|
测试线：190g |
|
测试线长度 |
1.5m |
电流钳线长 |
2m |
工作温湿度 |
-10℃～40℃；80%Rh以下 |
存放温湿度 |
-10℃～60℃；70%Rh以下 |
输入阻抗 |
测试电压输入阻抗为：1MΩ |
耐压 |
仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 |
绝缘 |
仪表线路与外壳之间≥100MΩ |
结构 |
双重绝缘 |
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
1.采用大屏幕高背光显示，清析显示仪器的工作状态和测试参数，操作方便。
2.测量两路电压、电流、相位、测量电网频率。
3.小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接状况，仪器测量精度高，测量范围宽。
4.自动判别变压器绕组、容性和感性负载。
