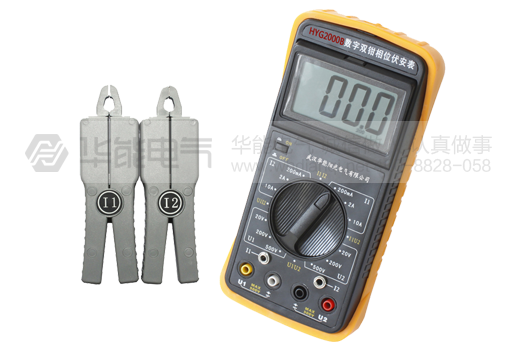

HYG-2000B相位表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。

一、 基本误差

1.1 参比工作条件

（a）环境温度：（23±5）℃

（b）环境湿度：（45～75）% RH

（c）被测信号波形：正弦波、β=0.02

（d）被测信号频率：（50±0.2）Hz

（e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5

（g）外参比频率电磁场干扰：应避免

1.2  基本误差极限

1.2.1 交流电压（见表1）

输入阻抗：各量限均为2MΩ

2.2.2 交流电流（见表2）

1.2.3 相位

U-U、U-I、I-I（见表3）

测U1-U2相位时电压输入回路阻抗：40KΩ

二、 工作误差

2.1 额定工作条件

（a）环境温度：（0～40）℃

（b）环境湿度：（20～80）% RH

（c）被测信号波形：正弦波、β=0.05

（d）被测信号频率：（50±0.5）Hz

（e）被测载流导线在钳口中的位置：任意

（f）测量相位时被测信号幅值范围

     测U1-U2相位时：30V～500V

     测I1-I2 相位时：10mA～10.00A

     测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A

（g）外参比频率电磁场干扰：应避免

2.2  额定工作误差极限

     在 1.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

三、 其它技术特性

3.1 显示位数：三位半

3.2 采样速率：3次/秒

3.3 电源：单个 9V 迭层电池、电源电流小于5mA

3.4 外形尺寸

表壳尺寸：192mm×95mm×55mm

钳壳尺寸：140mm×42mm×20mm

钳口尺寸：Φ7mm×9mm

3.5 重量

表体：280g

测量钳：2×200g

3.6 储存条件

温度：－10℃～50℃

用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得良好的视觉效果。

仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
