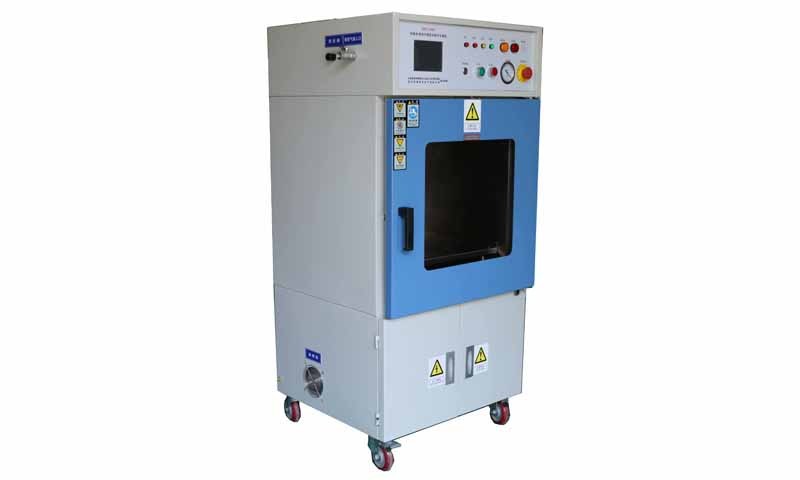

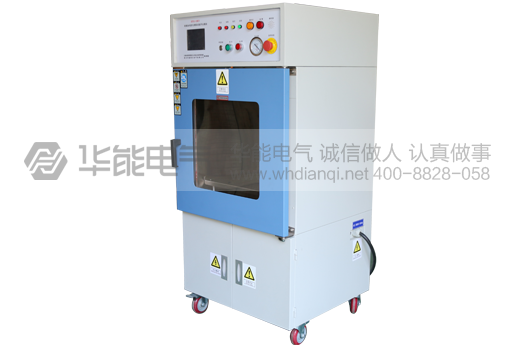

HYG-10KV绝缘油-纸老化仪模拟试验平台模块采用触摸屏高级控制，其中真空干燥箱适用于烘烤有化学性气体及食品加工行业的欲烘烤物品、基板应力的去除、油墨的固化、漆膜的烘干等。广泛使用于电子、电机、通讯、电镀、塑料、五金化工、食品、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、陶瓷、木器建材……等等的精密烘烤、烘干、回火、预热；耐电压加电压10KV电击老化。

工作室尺寸：500*400*400mm（长×宽×高）

箱体外形尺寸：约680*700*1500mm（长×宽×高）

温度范围：常温+10℃～300℃

温度偏差：≤±2℃（加热板）

温度波动度：≤±0.5℃

温湿度控制精度0.1℃

升温速率：3~5℃/分钟

真空度≤0.1MPa     压力表

设备总装机容量：约3.0KW

高电压输出：0~10KV 连续输出、高压保护电流5mA

温控及耐电压时间控制范围：30个工作日

电源：380V±10V 50Hz±1%

1、满足标准：JBT 5520-1991 干燥箱 技术条件；JBT 9505-1999 真空干燥箱。

2、耐电压执行国家标准：GB4706.1-2005

温度控制：

a.老化箱采用空气加热方式，箱体具备保温隔热功能；

b.可控温度范围为：室温至300℃；

c.温度偏差≤±1℃,温度波动≤±0.5℃；

d.温度实现自动化控制，至少能实现连续工作240个小时。

输出电压控制：

a.连续输出电压范围为0-10kV；

b.电压控制偏差≤±3V;

c.电压输出线路具备耐高温性能

d.高压保护电流为51mA。

抽真空及通气氛控制：

a.箱体内连接进气及抽气管路；

b.箱体具备良好密封性，箱内真空度可达0.1MPa；

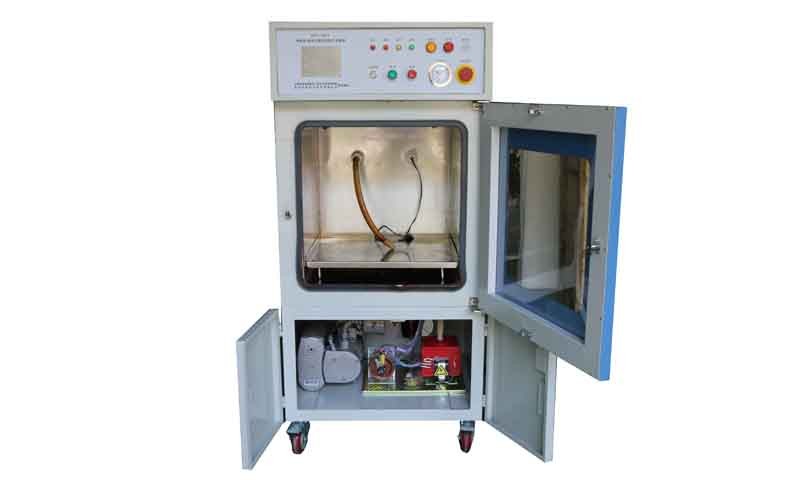

c.配备功率匹配真空泵，流量大于14m³/h、极限真空度200 mbar、功率大于0.5kW。紫外老化原件：老化箱内配备紫外灯。

使用环境：海拔高度：≤3000m；环境温度：0℃～45℃；环境相对湿度：相对湿度：≤80％(25℃)；电源电压：220V，50Hz。

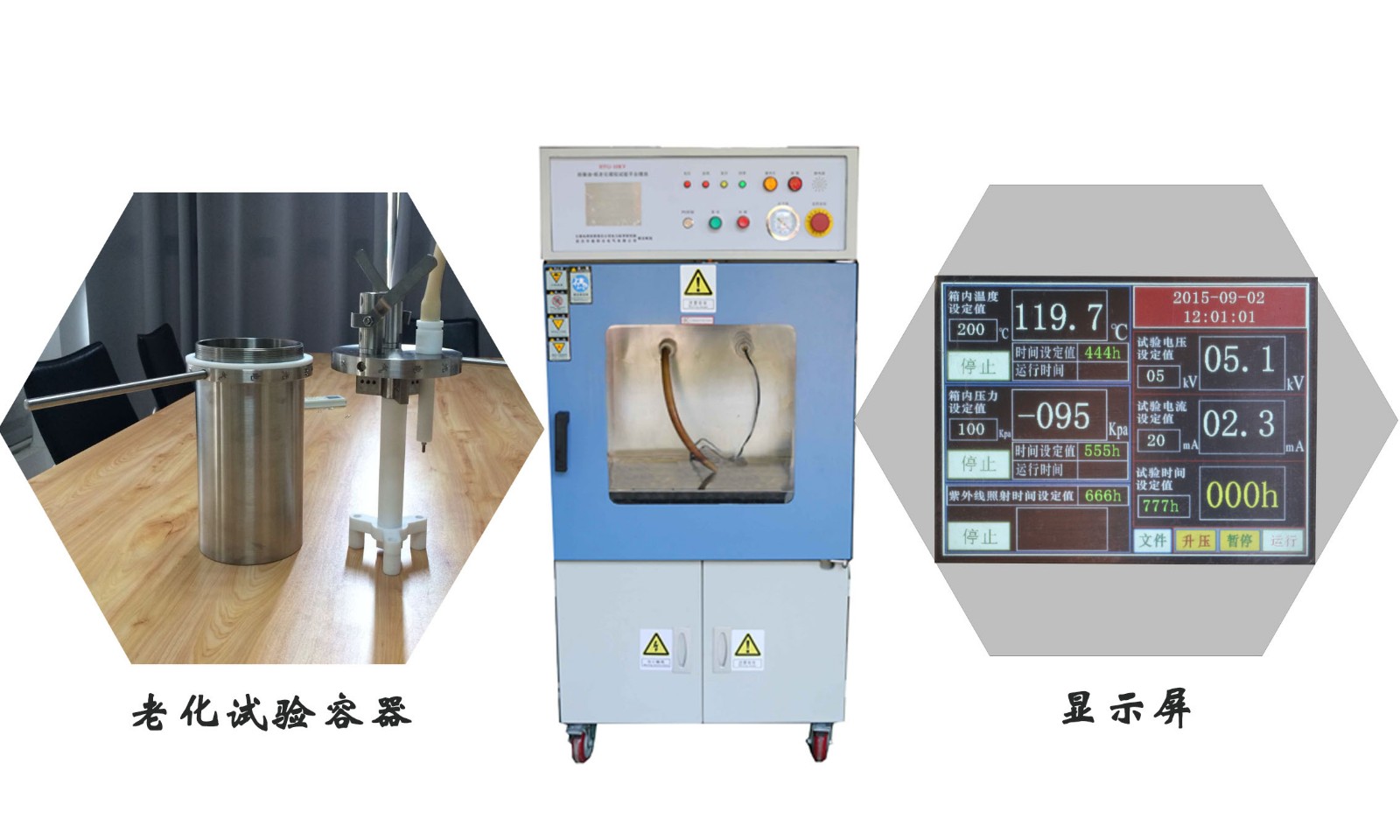

操作：试验平台为电脑工作站控制模式，可实现对温度300℃，输出电压10KV，紫外老化原件进行控制对箱内压力进行监控。可独立完成热老化试验、电老化试验及电热老化试验。

外观：造型美观，结构紧凑，使用方便，利于清洁。

机械强度要求： 能承受GB/T 11287和GB/T 14537中规定的严酷等级为Ⅰ级的振动（正弦）响能力试验、振动耐久能力试验、冲击响能力试验、冲击耐久能力试验和碰撞试验。在试验期间装置正常工作。试验后，无紧固件松动及结构损坏，在技术要求限值内功能正常。

绝缘性能：在正常大气条件下，要求装置的带电部分具备良好的绝缘。机箱采取必要的防静电及电磁辐射干扰的防护措施，机箱的不带电的金属部分在电气上连成一体，并可靠接地。

外壳防护性能：安装部件符合GB/T 4208规定的IP55级要求。

防误操作功能：装置能实现开门断电。
