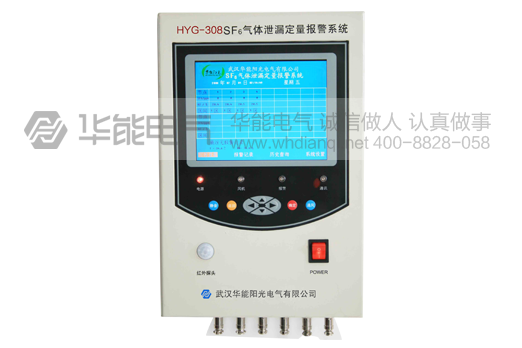

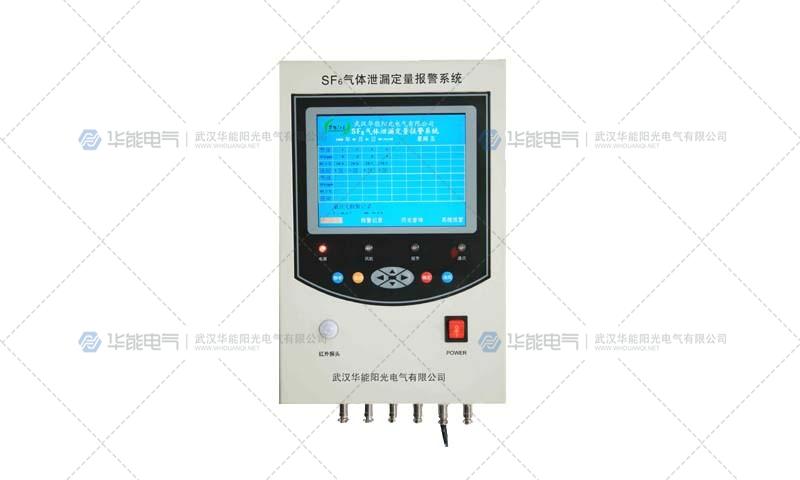

HYG-308 SF6泄漏在线检测报警系统，是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。
系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
系统采用超声波测速法原理，能够实时、定量测量SF6浓度，哪怕在SF6浓度在50ppm也能有效地检测。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；原装进口高稳定的超声波传感器和氧传感器，可以为现场工作人员提供更多一层可靠保护。
本系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、 组合电器室（GIS室）、SF6主变室等。
设备寿命：10年以上
工作环境
温度范围：－25℃～＋50 ℃
湿度范围：≤95%RH
地震等级：7度
大气压力：86kPa～106kPa
SF6测量指标
测量范围：0～30000ppmv
报警点：可在测量范围内设置，默认1000ppmv
引用误差：0～2000ppm ±3%FS；2000～30000ppm ±2%FS
重复性误差：<5%FS
零点漂移：<5%FS
量程漂移：<5%FS
氧气测量指标
检测浓度：0～35%
氧气浓度报警点：18%
氧气测量精度：<0.4%,O2在21%时
其它指标
温度测量范围： -25℃ ～ +99℃
湿度测量范围： 0～99%RH
工作电源：AC 220V，可选DC 110V、220V
开关量输出容量：24V/48V/110V/220V，3A
风机输出触点电流:AC380/45A（可根据用户需求定制）
风机通风时间设定：可设置，默认15MIN/次
通讯方式： RS-485总线方式
通讯规约：通用电力通信规约
绝缘性能 外壳与电源间：>10MΩ
抗电强度 外壳与电源间：>2000V
电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级
雷击（浪涌） GB/T17626.5-1999 3级
先进的测试原理
系统采用声速原理，可定量、实时在线测量SF6气体泄漏含量，克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷，能够准确得到气体中SF6含量。
可靠性
系统采用双差分处理方法，有效克服了温度、湿度对测量结果的影响，消除了传统产品的缺陷。
曲线分析功能
监控软件可曲线分析SF6气体含量变化趋势，可有效掌握运行设备的状态，真正起到预警作用，这也是传统定性产品无法做到的。
宽范围内实时、定量检测SF6气体浓度
系统可以在0～30000PPM范围内精确测量空气中SF6气体含量，全量程定量显示。
报警阈值调整功能
SF6报警阈值可在50～2000PPM内自行设定。缺氧报警阈值可在15～20%内自行设定。
通用电力规约，与综自系统无缝集成
系统对外提供CDT、MODBUS、103等通用电力规约接口，可与国内多家综自厂家如南瑞、南自、许继、四方、东方电子等系统无缝集成。
多参数输出

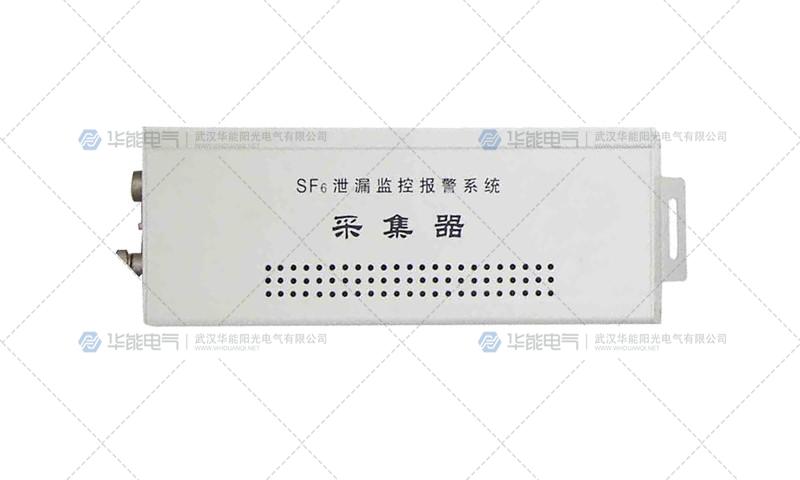

通过电力规约，系统可将各采集器SF6、O2含量，温湿度数值，各节点通讯、工作、报警状态等多个参数实时传输至综自系统，真正实现无人值守功能。
多状态输出
系统可同时提供报警信号、主机状态信号、采集器状态信号等多个开关量输出。除SF6泄露报警、缺氧报警外，系统还能实时检测自身状态，如发生通讯或采集异常、系统停电停止运行时，也可以分别输出开关量信号。
多种风机控制方式
风机有全天6时段定时自启动、告警启动、强制启动、人员感应启动等多种启动方式，更有效地保证人身安全。
丰富语音提示功能
系统主机具有人体感应功能，当有工作人员接近开关室时，系统会根据当前状态启动语音提示，告知工作人员当前室内是否存有SF6或氧气报警，报警具体的方位，是否存在设备状态异常，设备异常方位，是否需要通风后进入等多种信息。
可选直流电源
系统可以采选直流屏提供DC110V或DC220V作为系统电源，可有效防止交流停电时系统即停止运行的问题。
监控软件
具有数据组态、图形组态、曲线分析、数据报表、历史数据查询等功能。
长寿型设计
本装置是采用声速技术原理，真正意义上实现了SF6浓度实时定量采样分析，充分利用单片机的工作灵活性，传感器采取间歇式工作测量，大大提高了传感器的工作稳定性和使用寿命，系统运行寿命在10年以上。
免维护设计
尽心的电气设计，整机无可调节器件，高等级、品质保证的元器件选用，优异的抗干扰性能。
