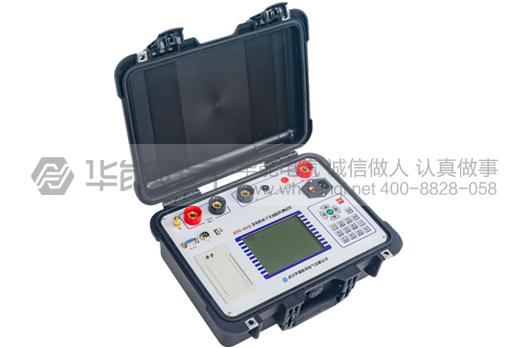

HYG-401B型发电机转子交流阻抗测试仪采用先进的高速微处理器技术，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。

1、环境条件

温度：－5°C～40°C

相对湿度：<95%（25°C）

海拔高度：<2500m

外界干扰：无特强震动、无特强电磁场

供电电源：185VAC~250VAC, 45Hz~65Hz

2、性能指标

交流阻抗      0－1Ω 0.2%FS±2个字

1－6000Ω 0.2%

交流电压      0－50V 0.2%FS±2个字

50—600V 0.2%

交流电流      0—10A 0.2%FS±2个字

10A—120A 0.2%

有功功率      0—1kW 0.1>CosΦ>0时 1%FS±2个字

Cos Φ>0.1时 0.5%FS±2个字

1kW—72KW 0.1>CosΦ>0时 1%FS±2个字

CosΦ>0.1时 0.5%FS±2个字

频   率       40---75HZ 0.2%

体   积       415×225×200mm

重   量       5kg

3、绝缘强度

1. 电压、电流输入端对机壳的绝缘电阻≥100MΩ。

2. 工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

1.全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线（电压、 电流、阻抗、功率、频率、设备编号、时间等）。

2. 自动采集发电机的实时转速（需要转速传感器的支持），能测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。

3. 超大量程，能全自动和手动测量所有发电机转子交流阻抗及其特性曲线。

4. 内置超大容量存储器，可存储测试数据，并可经标准工业通讯接口（RS232）上传至PC机，运用本公司开发的随机软件实现数据下载、自动生 成和 编辑典型的测试报告，便于技术管理和存档。

5. 具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全。

6. 可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。

7. 自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。

8. 自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线。
