ohv diagnostic 出品的阻尼交流 (DAC) M30, M40, M60 是一种紧凑, 轻量且用途广泛的产品系列, 用于测试和诊断中压配电电缆。系统可编程控制, 具有自动耐压, 局部放电 (PD) 测量和分析以及局放定位功能。使用 ohv 套件可以轻松进行控制和分析, ohv 套件是一款用于 ohv diagnostic 产品系列的通用软件平台。

DAC 电缆测试不仅仅是基本的评估“好或坏”的测量手段, 更是一种高阶的分析和诊断理念。它允许对新装, 维修或计划检修的电缆绝缘状况进行评估, 从而为资产管理提供参考。系统的测量模式包括

在同等或高于工况电压下的耐压测试,

对整体电缆系统进行局部放电测量, 分析和定位

介损因子 (tan δ) 的估算。

DAC 电压测试和局放分析能够可靠地检测

由安装或铺设引起的绝缘缺陷,

电缆附件的缺陷, 即中间接头和电缆终端,

由老化过程导致的电缆绝缘劣化

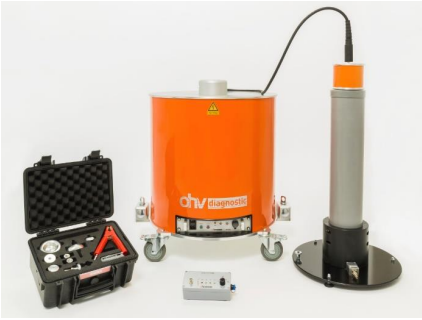

整套测试系统存储于坚固耐用的运输存储箱中, 便于通过火车, 货车甚至飞机运送至电缆测试现场。 所有配套的低压, 高压电缆, 连接附件, 校准器, 以及为测量短电缆准备的降频电容都包含在标准配置中。

系统构成

单元 1： DAC 系统包含控制模块, 高压直流 (HVDC) 发生模块, 高压开关以及局放检测模块

单元 2 ：降频电容(针对测量短电缆准备的)

              200 nF / 30 kV (for M30) 或者 60 kV (for M40, M60)

电压和操作

电源 单相, 94 V – 250 V, 48 Hz – 63 Hz, 500 VA

DAC 输出电压   M30: 最高. 30 kVpeak / 21 kVRMS

                          M40: 最高. 40 kVpeak / 28 kVRMS

                         M60: 最高. 60 kVpeak / 42 kVRMS

DAC 频率：范围 30 Hz – 500 Hz (根据 IEC 60060-3)

运行

被测物电容 0.025 μF – 5 μF (相当于大约 20 km 长的电缆)

电缆中间接头定位 集成在校准模式下

局放测量范围 5 pC – 100 nC

局放测量分辨率 1 pC

软件： ohv diagnostic 软件套件包含 TDR, 局放定位图, 局放相位模式图(PRPDA), 模式识别, 导入旧的数据格式, 测试报告生成器

安全特性 带有“紧急关断”以及 “高压输出” 指示灯的安全控制盒以及放电棒

运行工况 环境温度：0-50°C

环境湿度：5-90％相对湿度, 无凝露

DAC 系统重量和尺寸 M30: 75 kg  Φ620 x h690 mm

                                  M40: 80 kg   Φ620 x h690 mm

                                  M60: 90 kg  Φ620 x h890 mm

航空箱尺寸 M30, M40: 780 x 780 x h1250 mm

                   M60: 780 x 780 x h1400 mm 降频电容及附件 500 x 900 x h700

测试功能

耐压测试

局部放电测量,分析和定位

基于 IEC60270，IEC 60060-3的电缆测试

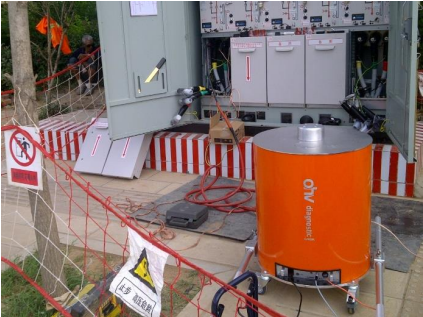

现场性能

最大充电和峰值电压 30, 40 以及 60 kV。

系统包含 DAC 单元以及降频电容，总重大约 100 公斤。

坚固耐用的运输存储箱。

通过 ohv 诊断软件轻松直观地进行操作。
