电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。它是电缆施工及维护工作中不可缺少的检测仪器。带电/不带电电缆识别仪，在发射端采用单片机技术对发射信号进行编码、功率驱动，驱动大口径卡钳将信号耦合到带电电缆上。接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束其它电缆中识别出来。它是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。

功能介绍

1、电源开关：控制整机电源的通断。

2、表头：指示输出信号电流的大小。

3、指示灯：识别仪工作状态指示灯。

4、电源输入插座：用仪器所配专用电源线，输入220V、50HZ交流电源。仪器使用时，应独立使用三孔电源插座，插座接地线就近直接接地。

仪器使用5A保险丝，损坏时应换同规格保险丝。

5、黑接线柱：用配套的黑色测试线插入此插孔，另一端测试夹接系统地；

红接线柱：用配套的红色测试线插入此插孔，另一端测试夹接被测试电缆的芯线。

(二)  电缆识别仪接收机面板

功能介绍

1、 表头：指示接收信号幅度的大小与极性。

2、 电源指示灯：电源开关接通时，指示灯亮。

3、 极性指示灯：当识别正确时，该指示灯亮。

（呈现出与发射机一致的周期性亮、灭变化）

4、电源开关：控制接收机内部电源的接通与关断。

5、 卡钳插座：接收机与接收卡钳连接插头。

发射机：

1. 最大脉冲峰值输出电流：20A

2．脉冲重复频率：1次/2秒

3．电源电压：AC220V(±10%)

4．重量： 8kg

接收机：

1．接收机灵敏度： 40dB

2．电源：两节5号电池

3．重量：0.2kg

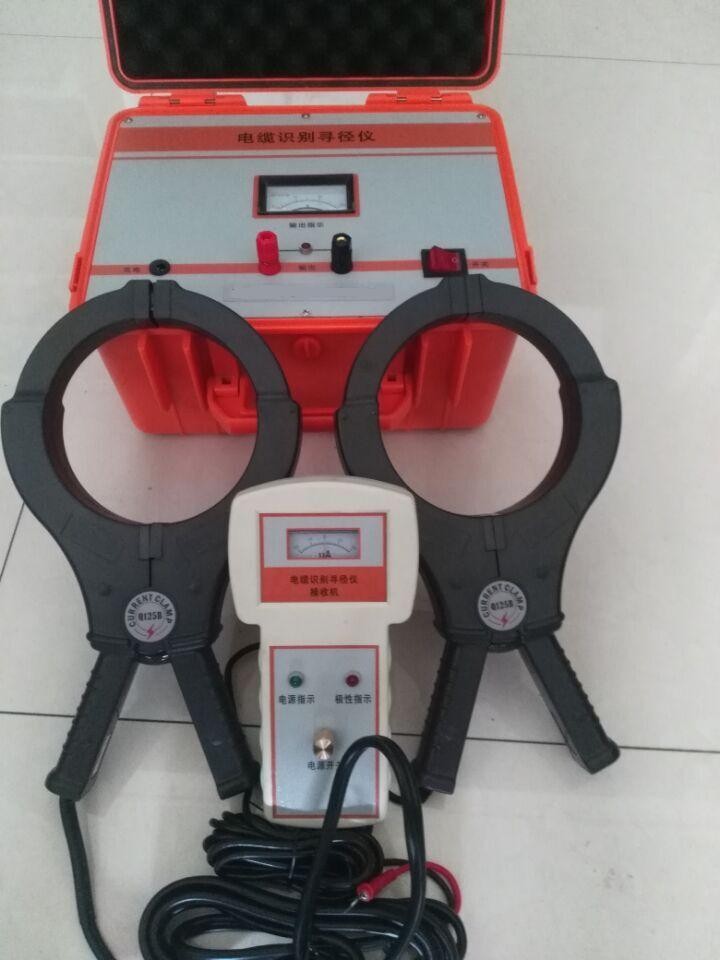

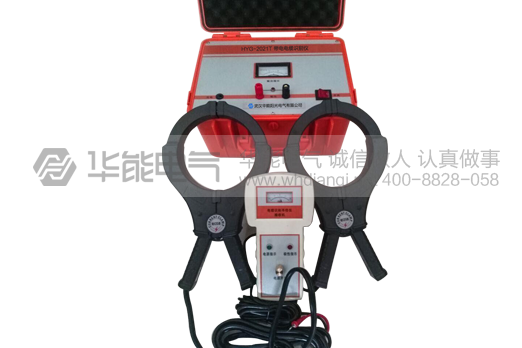

本仪器由电缆识别发射机，电缆识别接收机、发射卡钳和接收卡钳及输出信号连接线组成。它具有大功率电流脉冲输出；现场接收信号特征清晰，轻便灵活，灵敏度高，能有效抑制现场工频干扰；判断准确、快速；保护电路可靠，不怕输出短路；大钳口ф125适合各种截面积的动力电缆；内部具有大功率隔离变压器，操作者与市电不存在任何电气上的直接接触。极大的保证了人身安全。带电电缆识别时不需要断开各电缆两端与变配电设备间的连接，可在电缆处于带电的状态下进行在线识别，提高了识别的效率，大大减少了由于停电所造成的直接和间接的经济损失。

本仪器的最大特点：

1、将带电识别和不带电识别功能合二为一，不仅适合停运电缆的识别与判断，而且也适合带电电缆的识别与判断，操作极其简单，使用非常方便。

2、该电缆识别仪与常规的识别仪不同，采用了最新的通信技术，在发射端采用单片机技术对发射信号进行编码、功率驱动，将信号耦合到电缆上；接收机中的单片机对接收的相位编码信号解码和相位识别。根据目标电缆上的信号相位特征的唯一性将目标电缆从一大束电缆中识别出来。因此工作性能可靠，对超长电缆也能做到准确判别，是一种轻小型、紧凑型、便携式仪器。适用于各种类型的高低压动力电缆。
