电力电缆主绝缘故障测试综述
应用范围：35KV、 10KV、380V等统包电缆的主绝缘故障
测试目的：迅速找到故障点的精确位置，开挖修复并恢复送电

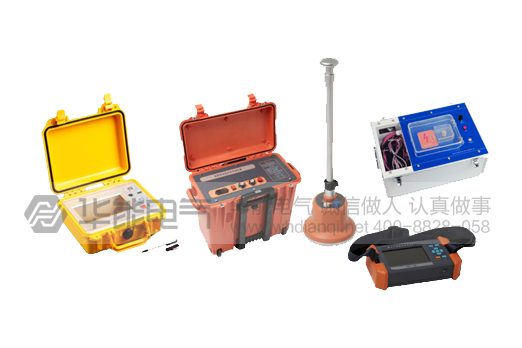

电力电缆故障测距仪：
工作模式：低压脉冲、脉冲电流、多次脉冲。
1. 信号增益调节范围：70dB。
2. 低压脉冲发射电压：32V。
3. 最高分辨率：0.4m。
4. 最大采样频率：200MHz实时采样。
5. 最大测距范围：100km。
6. 测距盲区：2m。
7. 通讯接口：USB,蓝牙(选配)。
8. 电源：锂离子电池组，标称电压7.4V。
9. 按键：采用丹麦进口按键，可靠性不小于1千万次。
10. 电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用7小时以上(随着电池的老化，连续使用时间会相应缩短)。
11. 充电器：输入AC220V，50Hz，充电电流1A，充电时间6小时。
12. 体积：274×218×81mm
13. 质量：3.5kg
14. 使用条件：
1) 温度：-10℃～+40℃；
2) 湿度：5％～90％RH（25℃）；
3) 海拔：h<4500m。
电缆故障定点仪：
1. 声磁同步定点功能：
声音信号通频带：中心频率400Hz，带宽200Hz。
信号增益：80dB。
定点精度：0.1m。
2. 电源：
电池：内置锂离子电池组，标称电压7.4V，容量3000mAH。
功耗：300mA，可连续使用时间>9小时；
充电器：输入AC220V±10%，50Hz；标称输出8.4V，DC1A。
充电时间：<4小时。
3. 显示方式： 320×240点阵大屏幕液晶。
4. 体积：270mm×150mm×210mm。
5. 质量：1.5kg。
使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
电缆测试多次脉冲耦合器：
测试脉冲电压：300V（P－P）
2.允许输入冲击电压：小于35kV
3.允许输入冲击能量：小于2500J
4.电源：交流220V，50Hz
5.体积：560mm×230mm×220mm
6.质量：7kg
一体化高压发生器：
子型号 |
HYG-650-A10-10 |
HYG-650-A30-2 |
HYG-650-A30-4 |
输出电压 |
0-10kV |
0-32kV |
|
储能电容 |
10μF |
2μF |
4μF |
最大储能 |
500J |
1000J |
2000J |
放电周期 |
5s（周期放电模式） |
||
电源 |
AC220V，50Hz |
||
输入功率 |
<1000W |
||
体积 |
400mm×460mm×50mmm |
||
质量 |
25kg |
||
1. 多种测距方法：
l 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
l 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
l 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2. 200MHz实时采样：
l 国内同类仪器最高采样频率，与国际最高水平接轨。
l 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3. 触摸操作和机械按键两种操作方式
l 触摸按键，操作更加灵活，具有手势操作功能。
l 可以对光标进行拖拽，双击操作，定位更加简单、方便。
l 兼容机械按键操作，五向按键，操作更加人性化。
4. LED大屏幕彩色液晶显示，界面友好：
l 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
l 7寸大屏幕液晶，160°可视角度，亮度达到750HYG-/m2，达到阳光可视要求。
l 功能菜单简单实用，功能强大。
5. 画中画暂存显示功能
l 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
6. 波形存储、计算机联机通讯：
l 可在机内存储大量波形。
l 使用U盘进行波形数据的导出。
l 可以和计算机（台式机或笔记本机）连接，进行联机通讯。
l 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
7. 电源管理：
l 仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
l 内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
l 工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。
8. 坚固机壳，质轻便携。
