故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器产生频率30KHz、最大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。

定位仪用于故障点的精确定位。

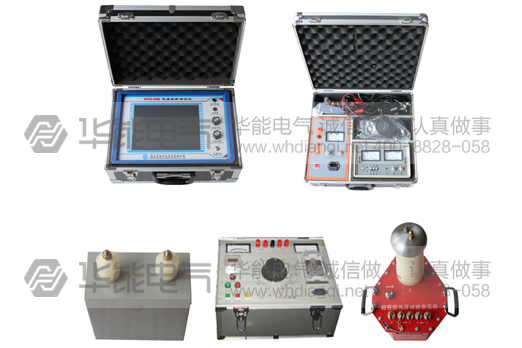

故障测试系统

●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。

●可测量长度已知的任何电缆中电波传播的速度。

●测试距离：不小于16千米

●系统误差：小于1米

●采样频率：25MHz

●最小分辨率：0.2米

●测试盲区：小于16米

●电源：直流12V(免维护电瓶)

●重量：5Kg

路径信号产生器

●输出信号频率：30KHz

●振荡方式：断续

●输出功率：30W

●电源：220V±10％

●重量：4Kg

定位仪

●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。

●输入阻抗：不小于1.2KΩ。

●使用2×2000Ω耳机。

●工作电压：DC9V±10％。

●使用环境温度：-20℃～70℃

1. 可测35KV以下等级所有电缆的高、低阻故障，适应面广。

2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

3．检测故障成功率、测试精度及测试方便程度较好的检测设备。

4．超大触摸液晶屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

5．具有安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏

6．无测试盲区。

7．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
