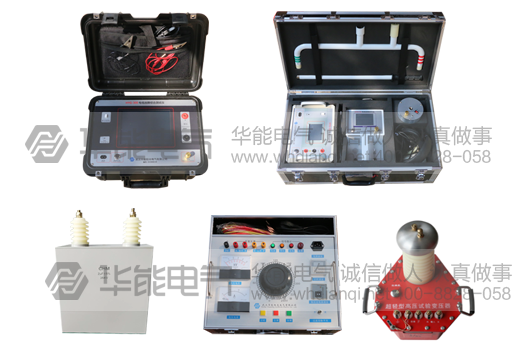

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

1.电缆故障测试仪

应用范围及用途

仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。

¨ 最远测试距离：15Km (明线可达100千米)

¨ 探测盲区：　　　1m

¨ 读数分辨率：　　1m

¨ 功耗：　　　　　5VA

¨ 使用条件：环境温度　　　0℃～＋40℃

（极限温度　 　－10℃～＋50℃）

相对湿度　　　40℃（20～90）%RH

大气压强　　（86～106）Kpa

¨ 体积：275×220×160mm3

¨ 重量：1.8kg

2.电缆故障定位仪

1、探测距离≤10km
2、探测深度≤3m
3、路径误差＜8cm
4、定位误差＜5cm
5、感应故障点距离≤30m
6、定位阻值范围:0～4MΩ

7、输出电压：12v

8、电池容量：4200mA，连续工作48h以上

9、输出信号：音频（零值）、射频（峰值）。

10、线路保护：充电，欠压指示灯警示

11、仪器按键：航空不锈钢背光开关

12、故障显示：外置声源加指针式自动引导

13、测试功能 ：路径，深度，故障点同步测试

 功能齐全

测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。

¨ 测试精度高

仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

¨ 智能化程度高

测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

¨ 具有波形及参数存储，调出功能

采用非易失性器件，关机后波形、数据不易失。

¨ 具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

¨ 具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

¨ 可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

¨ 具有根据不同的被测电缆随时修改传播速度功能。

¨ 小体积便携式外形，内装可充电的电池供电，方便携带和使用。
