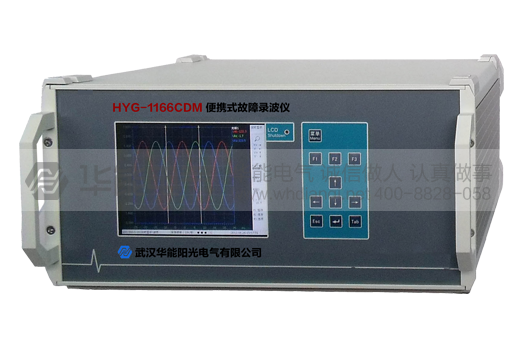

HYG-CDM18 便携式故障录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。
1.18路同步采样模拟通道
u 模拟通道A/D分辨率 ： 16位
u 有效值准确度： 0.2%
录波仪装有6个模拟信号处理模块，每个模块由3路模拟通道组成。
模块种类：
型号 |
第1通道 |
第2通道 |
第3通道 |
PMRC1001 |
AC150V |
AC150V |
AC150V |
PMRC1002 |
AC10A |
AC10A |
AC10A |
PMRC1003 |
DC±2000V |
DC±500V |
DC±100mV |
PMRC1004 |
DC±10V |
DC±10V |
DC±10V |
PMRC1005 |
DC4-20mA |
DC4-20mA |
DC4-20mA |
PMRC1006 |
AC150V |
AC150V |
AC500V |
PMRC1007 |
AC10A |
AC10A |
AC100A 电流钳 |
PMRC1008 |
AC500V |
AC500V |
AC500V |
PMRC1009 |
AC100A 电流钳 |
AC100A 电流钳 |
AC100A 电流钳 |
PMRC1010 |
AC10A 电流钳 |
AC10A 电流钳 |
AC10A 电流钳 |
PMRC1011 |
转速信号(1:1/1:60) |
DC±2000V |
DC±100mV |
PMRC1012 |
转速信号(1:1/1:60) |
DC±100V |
DC4-20mA |
PMRC1013 |
DC±100V |
DC±100V |
DC±100V |
输入特性：
信号类型 |
输入阻抗 |
AC150V |
> 80kΩ |
AC500V |
> 300kΩ |
AC10A |
< 0.05Ω |
DC±2000V |
> 2.0MΩ |
DC±500V |
> 500kΩ |
DC±100V |
> 100kΩ |
DC100mV |
> 8kΩ |
转速信号(1:1/1:60) |
> 300kΩ(50Hz) |
DC±10V |
> 15kΩ |
DC4-20mA |
120Ω |
6个模块的种类配置、量程，可根据用户要求调整，或可根据用户要求提供其他种类模块。
2. 16路同步采样开关量通道
标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。
3. 24路实时派生量
录波仪最多可设置24路派生量，各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。
类型 |
准确度 |
备注 |
频率 |
±0.02Hz |
|
有功功率 |
0.5% |
cosφ1.0–0.5 电压＞50% 电流＞10% |
无功功率 |
0.5% |
sinφ1.0–0.5 电压＞50% 电流＞10% |
功率因数 |
1.0% |
|
正序 |
1.0% |
|
负序 |
1.0% |
|
零序 |
1.0% |
|
两相负序 |
1.0% |
|
相角差 |
±0.3° |
|
实测功角 |
±0.3° |
|
两矢量差 |
0.5% |
|
两矢量和 |
0.5% |
|
线路功角 |
±0.3° |
|
交流阻抗 |
0.5% |
|
同期压差 |
1.0% |
|
计算功角 |
±1.5° |
|
标量和 |
|
由引用参量决定 |
标量差 |
|
由引用参量决定 |
一次函数 |
|
由引用参量决定 |
4. 同步采样频率
采样通道数与最高可选采样频率的关系如下：
模拟通道数 |
开关通道数 |
最高采样频率 |
18 |
16 |
10K/s |
10 |
16 |
20K/s |
4 |
16 |
50K/s |
2 |
16 |
100K/s |
5. 故障启动方式
模拟量：突变、过量、欠量
开关量：变位（闭合、断开）
6. 故障记录容量
1GB
7. 通讯
串行口：1个RS-232C端口，最大通讯波特率115200bps。使用专用串口通讯电缆（5芯）
网络：1个10/100Mbps 802.3u接口
8. 显示屏
6.4” 262144色TTF显示屏。
分辨率：640×480
9. 机箱尺寸（mm）
448 (宽) ×178(高)×318(深)
10. 重量
14kG(含铝合金包装箱)
11. 工作电源
AC220V±15% 50Hz±0.5Hz；DC220V±15%
故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。
实时监测：录波仪接入了16路开关量、18路模拟量。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图（最多4组，每组最多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。
3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。
发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。
录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
