匝间冲击耐压试验这块，规范里写的要求不少，但现场真正做的时候，有些点理解了才能把设备选对、把试验做对。结合这几年跑现场和理解规范的经历，聊几个容易模糊的地方。

　　工频耐压和匝间冲击的区别，很多人搞不清楚。工频耐压主要考核绕组对地、相间的绝缘强度，对于匝间的轻微短路、绝缘破损等缺陷，检出能力有限。匝间冲击耐压是施加陡波前的高压脉冲，模拟实际运行中的操作过电压工况，能更灵敏地暴露匝间的绝缘隐患。我们班组早期只做工频耐压，有一次一台电机工频耐压过了，投运不到一个月匝间短路烧了，后来才补上匝间冲击这个项目。

　　冲击电压的峰值和上升沿，是两个都要盯的参数。峰值好理解，不同额定电压、不同绝缘等级的绕组，对应的试验电压值规范里有明确要求，不能随便设。但上升沿时间这个参数，容易被忽略。波头不够陡的话，匝间电容上的电压分布无效，试验等效性差，测了也可能发现不了缺陷。我们早年采购的第一台设备就栽在这个上面，峰值电压标得高，上升沿不达标，测完好绕组和有匝间短路的绕组，波形差不明显，后来被质检站退了一次报告才知道问题出在哪。

　　结果判定这块，规范里写的是波形比较法。以完好绕组的冲击波形作为基准，将被测绕组的波形与之叠加对比，波形重合度良好则判定为合格；若波形出现明显畸变、幅值差异大，则说明存在匝间绝缘缺陷。这个方法说起来简单，但对操作人员的经验有要求，轻微的波形差异有时候不太好判断。现在主流的设备都带波形存储和自动对比功能，判定更客观，也能存下来当试验记录，迎检的时候方便很多。

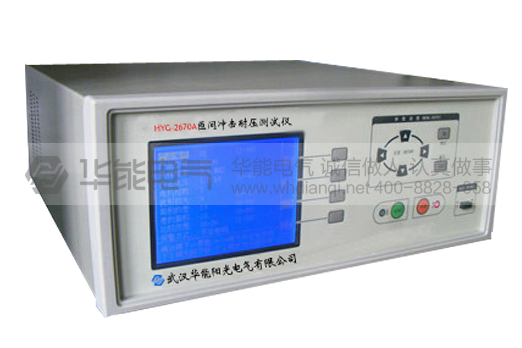

　　设备选型的时候，除了参数要合规，波形采集和数据管理能力也要关注。我们现在的设备，输出电压连续可调，覆盖我们常测的低压电机到小型变压器，波形存储能按批次查，U盘导出直接出记录。上次客户审厂要调半年前某批次的试验记录，搜一下批次号几分钟就导出来了，搁以前翻纸质记录至少要大半天。

　　安全保护这个事，怎么强调都不为过。匝间试验是高压脉冲输出，试品击穿的时候会有反向的大电流，没有完善的过流、击穿保护的话，很容易烧坏设备内部的高压模块。我们之前借过一台老设备，保护配置不全，测一台电机的时候绕组击穿，输出还没断干净，操作人员不小心碰了一下，虽然没大事，但那次之后我对保护配置特别敏感。过流保护、击穿自动断输出、高压安全联锁，这几项选型的时候一条一条对，不能省。

　　规范理解透了，设备选对了，试验做起来才顺。匝间冲击耐压不是可有可无的附加项目，是真正能把住绕组绝缘质量关的核心试验。下次我们再聊规范里关于波形判定细节的那几条，那条其实也挺容易理解偏的。
