TEV局部放电巡检仪,两通道配置能满足日常开关柜巡检吗

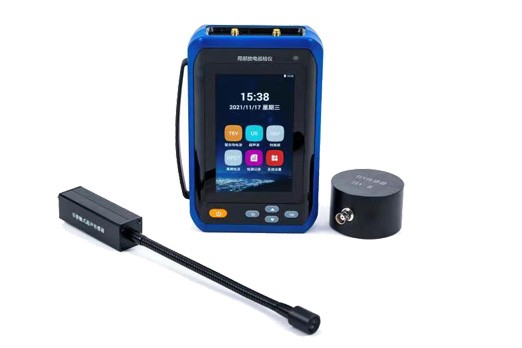

HYG-9209B局部放电巡检仪是双通道配置(1个TEV+1个US),相对于四通道版本做了精简。有人问这够不够用——这要分场景说。
Q:两通道比四通道少了什么?
少了UHF和HFCT两路选配通道。
UHF主要用于GIS设备的局放检测,如果你的工作范围里没有GIS,或者GIS由专门团队负责,UHF通道的缺失对日常开关柜巡检影响不大。
HFCT是在接地线上夹持的高频电流传感器,对接地回路的局放敏感,是一种辅助检测手段。日常巡检中不是必须配置的。
Q:两通道检测可靠性比四通道差吗?
对于开关柜(KYN/XGN等金属封闭式)日常巡检,TEV+US双通道组合已经是业内认可的标准检测方法。TEV覆盖气体放电,US覆盖机械振动类放电,双路互相印证,漏判率低。没有UHF,不代表可靠性打折,只是不适合GIS设备。
Q:检测参数上有差别吗?
TEV参数和9209版本一致:检测带宽3M-100MHz,测量范围0~60dB,测量误差±1dB,每周期最大720个脉冲。US参数也相同:中心频率40kHz,测量范围0.5μV~1mV。
主机采样精度同样是12bit,同步方式支持内/外/光同步三种,硬件规格没有降级。
Q:屏幕尺寸小了有影响吗?
9209B用的是4.3英寸TFT屏,480×272分辨率,比9209的5寸800×480小。操作方式改成薄膜按键,去掉了触摸屏。
波形显示面积略小,对于只看TEV和US读数、判断有无异常的巡检任务,4.3寸够用。如果要在屏幕上做详细的波形分析,还是5寸更舒服。按键操作在戴手套的情况下反而更稳定,这点算是优势。
Q:存储容量和续航怎么样?
SD卡标配4G、最大支持32G,巡检数据存储不是瓶颈。电池16.8V锂电池,续航约7小时,充满约3小时,和9209相当。尺寸重量相同(235×133×48mm,0.85kg),便携性没有差别。
Q:9209和9209B怎么选?
工作以开关柜(KYN/XGN等)巡检为主,预算有限或者设备量不多:9209B足够,功能不缺、价格更合理。
工作范围覆盖开关柜+GIS,或者科研机构需要多维度验证:9209四通道扩展性更强,UHF和HFCT是关键差异。
两者都不适合做精密离线局放测量(pC值定量),那个场景需要台式局放测试仪配合试验变压器。
