变压器局放检测案例复盘,无局放变频谐振怎么用才测得准
项目背景:某110kV主变压器出厂局放检测,要求在1.3Um/√3电压下局放量≤20pC。厂方试验室有屏蔽室和局放仪,但试验电源用的是普通变频谐振装置,自身局放水平约10pC。此前做局放检测时多次出现测量结果不稳定的问题——同一台变压器两次测量结果差值超过10pC,无法确定是变压器本身局放还是电源干扰。
问题诊断
班组对测量系统做了排查:
1. 局放仪校准正常,灵敏度和线性度都在标称范围内。
2. 屏蔽室背景噪声低于2pC,环境干扰可控。
3. 变频谐振装置空载运行到试验电压时,局放仪读数约8-12pC,波动明显。
问题锁定在变频谐振装置的自身局放干扰上。装置自身局放约10pC,叠加在变压器局放测量结果上,导致:如果变压器实际局放15pC,测量读数可能显示25pC(超标);如果变压器实际局放25pC,测量读数可能显示35pC(远超标)。两种情况下都无法准确判断变压器局放水平。
解决方案

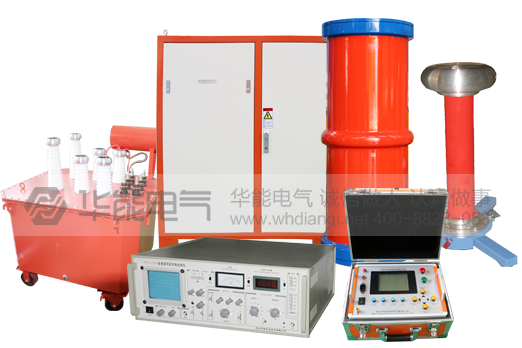

厂方引入了一套无局放变频谐振试验装置。该装置的关键指标:
- 变频电源采用线性功率放大技术,自身局放≤1pC
- 电抗器采用环氧浇注无局放结构,额定电压下局放≤1pC
- 分压器采用特殊绝缘设计,局放≤1pC
整套装置空载运行到试验电压,局放仪读数低于1pC,对变压器局放测量的干扰可忽略。
试验过程
使用无局放变频谐振装置后的试验流程:
1. 变频谐振装置空载升压到试验电压(约150kV),局放仪读数0.5pC,确认电源干扰极低。
2. 接入变压器,逐步升压至1.3Um/√3。
3. 在目标电压下持续观察60分钟,记录局放量变化趋势。
4. 测量结果:变压器局放量稳定在12-15pC范围,波动不超过3pC。
对比此前用普通变频谐振装置的测量结果(20-30pC,波动超过10pC),无局放装置的测量结果明显更稳定、更准确。
两次测量一致性验证
为了进一步确认,班组对同一台变压器做了两次独立测量:
- 第一次测量:12pC
- 第二次测量(隔天):13pC
两次差值1pC,远低于此前10pC以上的波动。测量一致性大幅提升。
复盘总结
1. 局放检测的准确度取决于整个测量系统的干扰水平,不只是局放仪的灵敏度。试验电源自身局放是容易被忽视的干扰源。
2. 普通变频谐振装置的自身局放约5-20pC,对局放检测要求≤20pC的变压器来说,干扰占比太高,测量结果不可靠。
3. 无局放变频谐振装置自身局放≤1pC,对测量结果的干扰占比不到5%,可以忽略,适合做高精度局放检测。
4. 无局放装置的使用注意事项:接线用屏蔽线、接地短而粗、试验前先空载确认装置自身局放水平。这些操作细节同样影响测量结果。
局放检测是变压器出厂和交接试验中的关键环节,测量结果直接决定设备能不能投运。试验电源的局放干扰问题不能忽视,选择合适的装置是保证测量可信的基本前提。
