试验班今年做了一个决定：把车间里分别做50kV工频耐压和25kV感应耐压的两台升压器，换成一台支持双电压输出的试验变压器。

　　这事得从去年一次返工说起。那阵子车间赶一批10kV配电变压器，工频耐压用的50kV设备做，感应耐压要用25kV设备做，两台设备来回搬。一次试验员嫌麻烦，先做完50kV工频耐压后没等残余电荷充分放掉就转25kV感应，控制台报了过流。重测了三次才过关，整个班组中午都没歇。

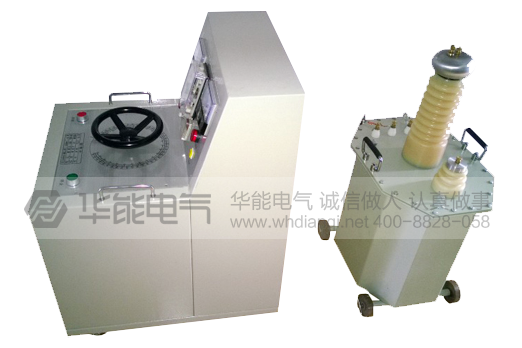

　　返工之后班长找到我，问能不能一台设备解决两个电压档。我说可以试试，方案就是用支持双电压输出的试验变压器——50kV/25kV两个档位通过接线柱切换，容量15kVA，输出电流满足工频和感应两种试验的负载要求。

　　到货之后我盯着现场做了一次完整试运行。工频耐压走50kV档位，试验程序和原来一致，设备输出稳定，电流表读数平滑。做完之后切到25kV档做感应耐压，需要在控制箱内重新设定升压曲线和保护电流，仪表线圈变比不变。这种双电压结构最关键的地方是高压绕组的绝缘设计——50kV和25kV的绝缘水平不一致，共用一套铁芯时，绝缘处理要按较高电压等级来。

　　实际跑了一个月，工频耐压做过300多台次，感应耐压做了将近200台次。设备没出过一次误报警，仪表读数稳定，班组同事反馈升压手感比以前单电压的设备还要顺滑。车间核算了一下成本，比原来分别采购两台设备省了将近40%，还少占一个工位。

　　事后复盘，这台设备的几个设计细节是值得记下来的：

　　第一，高压线圈采用圆筒多层塔式结构，低压线圈在外，仪表线圈独立绕组。这种同轴布置的好处是漏磁通小，耦合系数高，对双电压输出特别友好——切换档位时输出波形畸变率变化小。

　　第二，壳体做成八角形，10kVA以上配置可移动铁轮。15kVA这个容量段，设备重量不算太重，挪动起来一个人就能搞定，对车间这种多工位流转的场景很实用。

　　第三，过流保护、声光报警、时间设定这些基本功能齐全，对班组工人来说操作门槛不高，老带新几天就能上手。

　　我后来跟几个同行聊过这件事。有些厂子还在用两台单电压设备分立的方案，一台工频一台感应，理由是「分开专用更稳妥」。但从我这次的实际使用体验看，双电压方案只要绝缘设计过关，对车间的成本和效率都是利好。

　　最后提一句：双电压试验变压器不是所有厂都适用。如果车间的试验项目比较单一，比如只做10kV及以下配电变压器的工频耐压，那50kV单电压方案就够了。如果同时要做工频和感应，那双电压方案是值得考虑的。
