带间隙氧化锌过电压保护器（TBP）的工频放电电压测试，是电力设备预防性试验的必检项目，直接关系到过电压保护装置的动作可靠性。传统测试方式采用分体式试验变压器搭配人工操作，存在放电电压测量误差大、试品击穿易损坏、设备笨重、现场适配性差等问题，已难以满足现场试验的效率与质量要求。

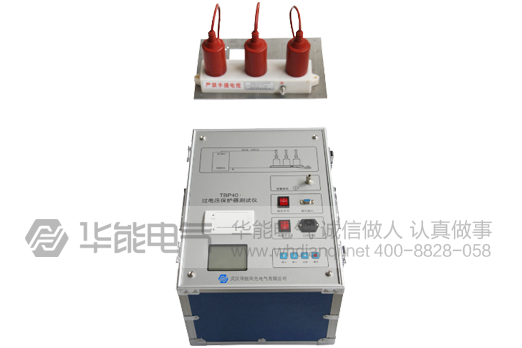

　　本款一体化过电压保护器测试仪，针对带间隙过电压保护器的测试需求专门设计，采用新型波形监测与傅里叶变换放电检测技术，集工频高压电源、测量、控制系统于一体，全面解决了传统测试方式的痛点，是基层试验班组升级 TBP 测试装备的优选方案。

　　一、高精度放电检测，保障测试准确性

　　传统人工测试方式依靠人眼捕捉放电瞬间的电压峰值，测量误差普遍超过 10%，且一致性差。本装置采用波形检测结合傅里叶变换的放电识别技术，可实时监测电流回路的放电脉冲信号，精准捕捉间隙放电的瞬间，自动锁存放电电压峰值，测量误差控制在 2% 以内，测试结果准确可靠，可重复性强。检测到放电后 0.2 秒内即可切断高压输出，避免大电流持续作用烧坏试品的间隙结构，有效降低试品损坏率。

　　二、一体化便携设计，适配多场景作业

　　装置采用一体化集成设计，将工频高压电源、测量模块、控制模块全部集成在铝合金机箱内，整机重量仅 10 公斤，无需额外搭配试验变压器和控制箱，单人即可携带转场，特别适用于偏远变电站、户外杆塔等大型设备难以抵达的试验现场。高压输出线采用耐高压绝缘导线，可直接拖地使用，无需额外架设绝缘支撑，大幅简化现场准备工作。整机采用抗震设计，可耐受长途运输的颠簸震动，无需特殊防护即可运输。

　　三、全维度安全防护，降低试验风险

　　装置配备完善的高低压双重保护体系：高压侧具备短路、击穿、电流波动保护，检测到异常电流时立即高速切断高压输出；低压侧具备过压、过流、断电保护，误接 380V 电源、电源波动或突然断电时自动启动保护，不会产生过电压损坏设备。具备防误操作设计，采用两级电源开关，高低压接线端子物理区分，升压过程缓速可控，异常情况可快速降压并触发声音报警，从硬件层面消除试验安全隐患。

　　四、自动化操作，提升试验标准化水平

装置采用大屏幕中文液晶显示，全汉字菜单引导操作，测试过程在微处理器控制下自动完成，无需人工干预升压、放电判断、断电等环节，彻底消除人为操作误差。内置微型热敏打印机，测试完成后可直接打印测试报告，数据可通过 RS232 接口上传至电脑存储，形成完整的试验追溯链条。新员工培训半天即可独立上岗，大幅降低了人员培训成本，保证不同试验人员的测试结果一致性，满足试验标准化管理的要求。
