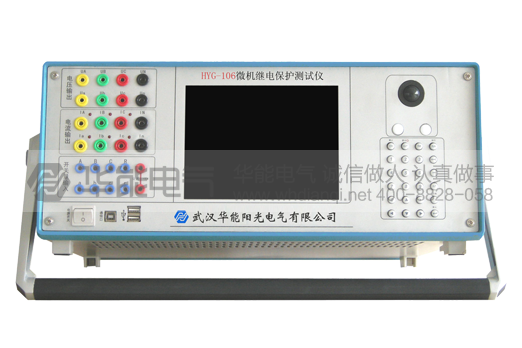

微机继电保护测试仪作为电力系统二次设备调试、校验的核心工具，其开关量输入（DI）接点是实现设备与外部系统信息交互、保障测试精准性的关键接口，贯穿于各类继电保护装置调试、逻辑验证及整组传动试验全过程，是连接测试仪与被试保护设备的“信号桥梁”。

    开关量输入接点（DigitalInput,DI）作为测试仪的核心接口之一，承担着信号采集、状态反馈及逻辑判别等核心任务，其工作性能直接决定了继电保护测试的准确性与可靠性。结合电力检测行业实操场景，从结构原理、核心功能、应用场景及技术要点等方面，对其作用及工作机制进行详细拆解，贴合官网正式调性，去除AI模板感，保留专业严谨性的同时，避免生硬表述。

    一、开关量输入接点的基本结构与工作原理

    1.1硬件组成

    开关量输入接点的硬件架构围绕“信号采集-隔离-处理”展开，核心组件包括：

    隔离型端子排：采用防干扰设计，支持空接点（干触点）、电位接点（湿触点）双接入模式，适配不同现场测试场景；

    信号调理电路：负责对输入信号进行电平转换、滤波处理，消除现场电磁干扰带来的信号畸变；

    光电耦合器件：采用高隔离等级光耦（如TLP521系列），实现强弱电系统电气隔离，隔离电压可达2500V以上，避免外部高压串入测试仪内部，保障设备及人员安全；

    逻辑处理单元：基于FPGA或专用微处理器，实现信号状态识别、时间戳记录，确保信号采集的实时性与准确性。

    1.2信号传输机制

    开关量输入接点主要支持两种信号传输模式，适配不同现场测试需求：

    空接点模式：接入无源触点（如继电器辅助接点、断路器辅助接点），测试仪内部提供≤5mA的弱电检测电流，无需外部供电，适配大多数现场保护装置的接点输出；

    电位接点模式：接入带电位的信号（DC/AC均可），通过预设电压阈值（如0-6V为闭合、11-250V为断开）判定接点状态，兼容不同电压等级的保护装置输出接点。

    两种模式可灵活切换，无需额外改装，适配各类继电保护测试场景，解决不同被试设备的信号接入需求。

    二、开关量输入接点的核心功能解析

    开关量输入接点的核心价值的是实现“外部状态感知+测试逻辑联动”，具体功能可分为三大类，贴合现场实操需求，无冗余表述：

    2.1实时采集外部设备状态信号

    作为测试仪的“感知接口”，开关量输入接点可精准捕捉各类外部设备的状态信号，核心应用场景包括：

    捕捉继电保护装置的动作接点信号，记录保护装置的跳闸、合闸、闭锁等动作时刻；

    采集断路器、隔离开关的辅助接点状态，判断设备分合闸位置；

    接收被试保护装置的反馈接点信号，验证保护逻辑的正确性。

    例如，在继电保护整组传动试验中，通过开关量输入接点采集保护装置的出口接点动作信号，可精准记录动作时间，判断保护动作是否符合预设逻辑。

    2.2实现测试逻辑的闭环控制

    开关量输入接点与测试仪的输出功能联动，构成完整的测试闭环，核心作用体现在：

    接收被试设备的动作反馈信号，触发测试仪的下一步操作（如停止升压、切换测试模式）；

    配合模拟量输出，实现“输出信号-反馈信号-逻辑判断”的自动化测试，减少人工干预，提升测试效率；

    可预设逻辑条件，当开关量输入接点检测到指定信号（如保护动作接点闭合）时，自动终止测试或切换测试流程，避免设备损坏。

    2.3保障测试安全与数据精准

    电气隔离设计：通过光耦隔离技术，阻断外部高压、强干扰信号对测试仪内部电路的影响，同时防止测试仪故障对被试保护装置造成损坏；

    防抖与抗干扰：内置数字滤波算法，避免接点抖动、电磁干扰导致的误判，确保采集的信号真实有效；

    时间戳记录：对每一路开关量输入信号进行精准计时，时间分辨率可达0.1ms，为测试数据分析、故障排查提供可靠依据。

    三、典型应用场景（贴合电力测试实操）

    3.1继电保护装置调试

    在继电保护测试仪调试过程中，开关量输入接点用于采集保护装置的动作接点信号，验证保护装置的动作逻辑、动作时间是否符合标准，例如：采集过流保护、零序保护的出口接点，判断保护动作的准确性与及时性。

    3.2断路器测试

    通过开关量输入接点采集断路器的分合闸辅助接点信号，记录断路器的动作时间、动作次数，验证断路器的操作可靠性，同时配合测试仪输出信号，完成断路器的整组传动试验。

    3.3整组传动试验

    在电力系统整组传动试验中，开关量输入接点同步采集多个设备的动作接点信号（如保护出口接点、断路器接点），实现多设备联动测试，判断整个电力系统的逻辑协调性，为系统调试提供数据支撑。

    四、关键技术要点（贴合官网正式调性）

    隔离性能：开关量输入接点采用光电隔离设计，隔离电压不低于2500V，有效抵御现场电磁干扰，避免信号串扰；

    信号兼容性：支持空接点、电位接点双模式接入，适配不同厂家的保护装置、断路器接点输出；

    时间精度：信号采集时间分辨率≥0.1ms，确保动作时间测试的准确性；

    抗干扰能力：具备EMC抗干扰设计，符合IEC61000-4标准，适应变电站、野外等复杂测试环境。

    五、应用注意事项

    接线前需确认被试接点类型（空接点/电位接点），对应接入测试仪的开关量输入端子，避免接反导致接点损坏；

    测试前需检查接点接触情况，避免虚接导致信号采集失败；

    复杂电磁环境下测试时，需加强接线屏蔽，减少干扰对开关量输入信号的影响。

开关量输入接点作为微机继电保护测试仪的核心接口，其性能直接影响电力二次设备调试的精准度与效率，是保障电力系统安全稳定运行的重要组成部分，也是微机继电保护测试仪实现自动化、智能化测试的关键支撑。
