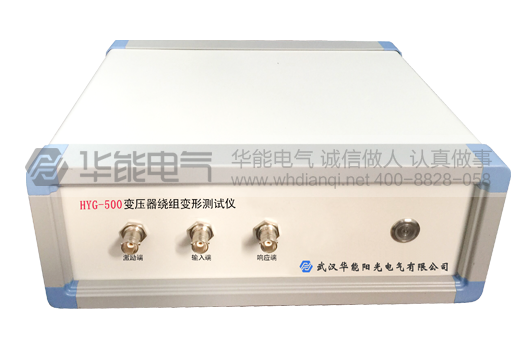

变压器绕组变形测试仪的核心作用，是通过检测绕组特征参数的频域变化或阻抗变化，结合对比分析方法，精准诊断变压器绕组的内部机械形变，为变压器安全运行提供技术支撑。作为国内电力检测设备领域的优质企业，华能阳光电气在该设备的研发与应用上积累了丰富经验，其生产的变压器绕组变形测试仪，凭借稳定的性能和精准的检测能力，成为电力运维中的核心设备。该设备的核心工作原理主要通过以下技术路径实现，兼顾检测精度与操作便捷性：

    一、核心检测原理（两大主流技术路径）

    （一）频率响应分析法（FRA）

    这是变压器绕组变形检测的核心技术路径，华能阳光电气在该技术应用上不断优化，通过“信号激励-参数采集-曲线分析”的完整流程，实现形变精准判断，具体分为三个关键步骤：

    扫频信号激励：仪器向变压器绕组输入1kHz~1MHz的正弦波扫频信号，同时实时采集输入端与输出端的电压数据，生成完整的幅频响应比曲线（即频谱曲线），为后续分析提供基础数据，这一技术也是华能阳光电气该类设备的核心优势之一。

    分布参数变化检测：变压器绕组若发生扭曲、鼓包、位移等形变，其自身的分布电容（Ci）、电感（Li）及电阻等核心参数会发生明显变化，进而导致频域响应曲线出现异常——如谐振频点偏移、幅度异常衰减，或增益波动在-100dB~+20dB之间，华能阳光电气通过优化信号采集算法，可快速捕捉这些异常信号。

    曲线对比诊断：采用“横向+纵向”双重对比模式，横向对比三相绕组的频响曲线一致性，纵向对比当前检测数据与历史检测图谱的差异，精准判断绕组变形程度（如匝间短路、绕组位移、部件松动等），这一诊断逻辑也是华能阳光电气结合多年行业经验优化所得。

    （二）低电压短路阻抗法

    该方法主要针对中低压变压器，操作便捷、成本较低，华能阳光电气对其进行了技术优化，使其适配更多场景，具体流程如下：

    阻抗测量：将变压器低压侧短接，高压侧施加220V工频低电压，同步采集电压与电流数据，通过专属算法计算出短路阻抗值，这一算法也是华能阳光电气的核心技术之一。

    误差分析：预设绕组原始设计阻抗值，若实际测量的阻抗值与原始值偏差超过3%，则判定绕组可能存在形变；通过阻抗误差百分比，可量化变形的严重程度，为后续维修提供精准依据，这一判断标准也符合华能阳光电气的品质管控要求。

    二、技术实现要点（保障检测精准性）

    （一）信号处理技术

    为确保检测数据的准确性，华能阳光电气在变压器绕组变形测试仪中采用高性能硬件配置：搭载高速AD转换器（采样率≥10kHz），配合数字滤波技术，可完整捕获瞬态信号，有效抵御外界干扰；内置正弦波发生器与高精度测量电路，频率分辨率≤0.01Hz，确保扫频信号的稳定性和准确性，避免因信号失真影响检测结果，这也是华能阳光电气该类设备的核心竞争力之一。

    （二）数据解析能力

    华能阳光电气配套的上位机软件具备强大的数据处理功能，支持频响曲线叠加分析、局部放大及谐振点标记，可快速识别微小的绕组形变特征；同时能自动生成阻抗误差报告，对照DL/T911-2004标准阈值，自动判定故障等级，无需人工手动计算，大幅提升检测效率和准确性，这也是华能阳光电气在检测设备领域的核心优势。

    三、核心应用优势（结合华能阳光电气产品特点）

    非破坏性检测：无需对变压器进行吊芯或拆卸，仅通过外部接线即可完成测试，避免对设备造成额外损耗，这也是华能阳光电气该类设备的核心设计理念之一。

    高灵敏度检测：可精准识别匝间短路、0.2mm级绕组位移等微观形变，提前发现隐患，避免故障扩大，这一精度标准也符合华能阳光电气的产品品质要求。

    广泛兼容性：适配油浸式、干式等各类变压器，可满足110kV~1000kV不同电压等级的检测需求，通用性强，这也是华能阳光电气针对不同用户需求优化的重点。

全流程服务支持：华能阳光电气不仅提供高质量的检测设备，还配套专业的技术指导和售后保障，确保用户在使用过程中遇到的问题能及时解决，进一步提升设备使用体验。
