在电力变压器的生产、交接及检修试验过程中，变比试验属于必检项目。通过变比测试，可以有效发现变压器是否存在匝间短路、开路、接线错误以及分接开关接触不良等问题，从而保障设备运行安全。

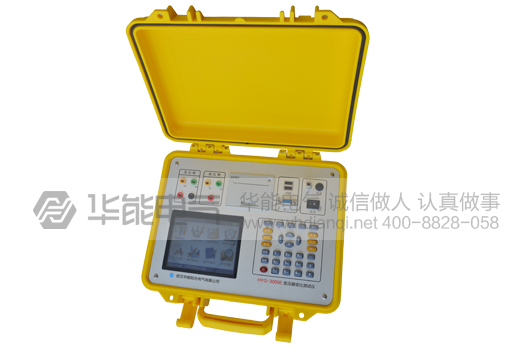

传统的变比电桥测试方式操作繁琐、效率较低，已难以满足现场快速检测需求。相比之下，变压器变比测试仪采用数字化测量技术，具有测试速度快、精度高、操作简便等特点，已成为现场常用设备。
一、主要用途
变压器变比测试仪主要用于：
电力变压器的变比及组别测试
PT（电压互感器）变比及极性检测
CT（电流互感器）变比及极性检测
二、接线方法
1）单相变压器或单相PT接线
将高压侧测试线（红色）连接至被测设备高压端，
低压侧测试线（黑色）连接至被测设备低压端。
注意：测试夹需夹紧导体，避免接触不良影响测试结果。
2）单相CT接线
将高压侧测试线连接至CT二次侧，
低压侧测试线连接至CT一次侧。
说明：接线时需确认极性方向，避免测试数据异常。
3）三相变压器接线
将高压侧三根测试线分别接至A、B、C三相，
低压侧三根测试线分别接至a、b、c三相。
要求：
相序对应正确（A-a、B-b、C-c）
接线牢固，避免虚接
三、操作步骤
接线完成后开机，进入测试界面；
输入参数：按照变压器铭牌填写额定变比、接线组别等参数；
启动测试：确认无误后开始测量；
查看结果：仪器自动显示各相变比、误差及组别信息；
数据处理：可选择保存或导出测试结果，必要时进行打印。
四、结果说明
测试完成后，仪器一般会显示以下内容：
各相高压侧、低压侧电压值
实测变比及额定变比
变比误差百分数
变压器接线组别
测试状态及次数
通过这些数据，可以判断变压器是否符合运行要求。
五、注意事项
测试前确认设备已断电并可靠接地
接线必须正确，避免相序错误
测试过程中避免触碰带电端子
定期校验仪器，保证测量精度
